Elektromagnetische Spannplatte Electrofine für präzises Flachschleifen von Oberflächen


Anwendungsbereich der elektromagnetischen Spannplatte Electrofine:

Electrofine dient zum wirksamen Spannen von eher kleineren Werkstücken beim präzisen Flächenschleifen von Oberflächen. Die empfohlenen minimalen Werkstückabmessungen betragen 25 x 25 x 3 mm. Für kleinere Werkstücke ab 15 x 15 x 1 mm ist die spezielle Version Microfine verfügbar.

Vorteile:

  • Konstruktion mit fest gelagerten Spulen
  • Der Elektromagnet wird einfach per Tastendruck an der Steuereinheit bedient, die ebenfalls eine variable Einstellung der Haftkraft ermöglicht, um optimale Spannbedingungen zu schaffen
  • Nennspannkraft variiert je nach Polteilung
  • Magnetsystem mit mehreren Spulen generiert starkes und gleichmäßiges Magnetfeld über die gesamte Aufspannfläche
  • Wasserdichte Konstruktion
  • Standardmäßige Eingangsspannung 110 V (DC)

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
ELEC150250T1405
150x250 mm 72.00 19.00 5 - 6 Wochen
1.409 EUR
x
ELEC150250T31
150x250 mm 74.00 20.00 5 - 6 Wochen
1.435 EUR
x
ELEC150300T1405
150x300 mm 72.00 22.00 5 - 6 Wochen
1.491 EUR
x
ELEC150300T31
150x300 mm 74.00 25.00 5 - 6 Wochen
1.463 EUR
x
ELEC150350T1405
150x350 mm 72.00 25.00 5 - 6 Wochen
Auf Anfrage
ELEC150350T31
150x350 mm 74.00 27.00 5 - 6 Wochen
1.715 EUR
x
ELEC150400T31
150x400 mm 74.00 28.00 5 - 6 Wochen
1.919 EUR
x
ELEC150400T1405
150x400 mm 72.00 28.00 5 - 6 Wochen
Auf Anfrage
ELEC150450T31
150x450 mm 74.00 34.00 5 - 6 Wochen
1.680 EUR
x
ELEC150450T1405
150x450 mm 72.00 32.00 5 - 6 Wochen
Auf Anfrage
ELEC200400T1405
200x400 mm 72.00 34.90 5 - 6 Wochen
1.703 EUR
x
ELEC200400T31
200x400 mm 74.00 41.00 5 - 6 Wochen
1.909 EUR
x
ELEC200450T31
200x450 mm 74.00 47.00 5 - 6 Wochen
1.952 EUR
x
ELEC200450T1405
200x450 mm 72.00 45.00 5 - 6 Wochen
Auf Anfrage
ELEC200500T1405
200x500 mm 72.00 50.00 5 - 6 Wochen
1.843 EUR
x
ELEC200500T31
200x500 mm 72.00 55.00 5 - 6 Wochen
2.086 EUR
x
ELEC200600T1405
200x600 mm 72.00 61.00 5 - 6 Wochen
2.016 EUR
x
ELEC200600T31
200x600 mm 72.00 59.10 5 - 6 Wochen
2.293 EUR
x
ELEC250450T1405
250x450 mm 76.00 60.00 5 - 6 Wochen
Auf Anfrage
ELEC250500T1405
250x500 mm 76.00 67.00 5 - 6 Wochen
Auf Anfrage
ELEC250500T31
250x500 mm 76.00 70.00 5 - 6 Wochen
2.149 EUR
x
ELEC250600T31
250x600 mm 76.00 83.00 5 - 6 Wochen
2.548 EUR
x
ELEC250600T1405
250x600 mm 76.00 80.00 5 - 6 Wochen
Auf Anfrage
ELEC300600T1405
300x600 mm 72.00 97.00 5 - 6 Wochen
2.423 EUR
x
ELEC300600T31
300x600 mm 76.00 94.00 5 - 6 Wochen
3.012 EUR
x
ELEC300700T31
300x700 mm 76.00 110.00 5 - 6 Wochen
3.334 EUR
x
ELEC300700T1405
300x700 mm 76.00 110.00 5 - 6 Wochen
Auf Anfrage
ELEC300800T31
300x800 mm 76.00 143.00 5 - 6 Wochen
3.837 EUR
x
ELEC300800T1405
300x800 mm 76.00 127.00 5 - 6 Wochen
Auf Anfrage

Detailbeschreibung

Electrofine ist eine elektromagnetische Aufspannplatte, die dank ihrer Konstruktion die Haltekraft über die gesamte Fläche der Polplatte bietet. Sie erzielen einzigartiges Spannen des Werkstück bei minimaler Aufwärmung. Damit wird diese Aufspannplatte ein tolles Werkzeug für hochpräzise Schleifoperationen. Eine effiziente Produktion wird durch die einfache Bedienung mit der Steuereinheit unterstützt – per Tastendruck oder Schalterdrehen regeln Sie die Spannkraft, um ideale Bedingungen in Ihrem Industriebetrieb zu schaffen. Diese Steuereinheit ermöglicht auch eine automatische Entmagnetisierung, damit im Werkstück nach dem Entmagnetisierungszyklu s keine Remanenz bleibt. Zum effizienten Spannen von kleinen Werkstücken beim Flächenschleifen bieten wir auch die Variante Microfine an.

Wichtige Parameter

  • Anwendung: Schleifen
  • Technologie: Elektro
  • Spannkraft: 110 N/cm2 (Electrofine), 100 N/cm2 (Microfine)
  • Min. Werkstückgröße: 25 x 25 x 3 mm (Electrofine), 15 x 15 x 1 mm (Microfine)
  • Polteilung: quer/längs
  • Abnutzbarkeit der Polplatte: 6 mm
  • Polabstand: T4 3 + 1 mm – Stahl/Messing (Electrofine), T1,9 1,4 + 0,5 mm – Stahl/Messing (Microfine)

Ergänzende Informationen

Besprechen Sie die Auswahl einer passenden Steuereinheit und den Elektroanschluss mit unseren Technikern. Die elektromagnetischen Aufspannplatten Electrofine und Microfine können wir auch mit Längspolteilung liefern. Auf Wunsch können auch andere Abmessungen oder Nennspannung geliefert werden.

Lieferumfang

  • Magnetspannplatte
  • Seiten- und Hinteranschläge Spannklauen
  • Stromkabel 3 m
  • Bedienungsanleitung

Anwendungsgebiet

  • Zum Spannen von kleinen sowie großen Werkstücken beim präzisen Flächenschleifen

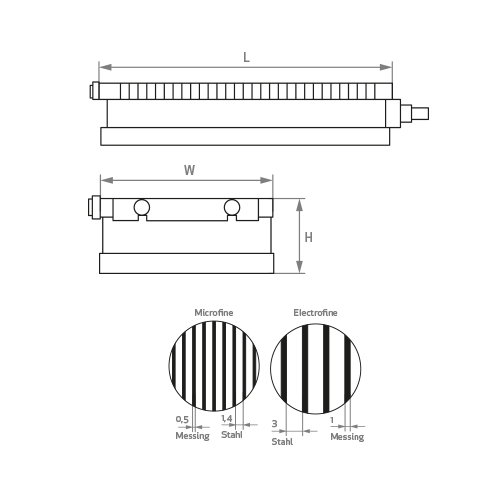

Parameter

Electrofine

Katalog-Nummer W (mm) L (mm) H (mm) Leistung (W) Gewicht (kg)
ELEC150300T31 150 300 74 77,5 25
ELEC200400T31 200 400 74 112 41
ELEC200500T31 200 500 74 166 55
ELEC200600T31 200 600 74 137 65
ELEC300600T31 300 600 74 253 94

Microfine

Katalog-Nummer W (mm) L (mm) H (mm) Leistung (W) Gewicht (kg)
ELEC150250T1405 150 250 72 71 19
ELEC150300T1405 150 300 72 78 22
ELEC200400T1405 200 400 72 113 39
ELEC200500T1405 200 500 72 166 52
ELEC200600T1405 200 600 72 137 61
ELEC300600T1405 300 600 72 252 97
