Permanent-Magnetspannplatte Neospark für elektroerosive Bearbeitung


Anwendungsbereich der Permanent-Magnetspannplatte Neospark:

Die Permanent-Magnetspannplatte Neospark ist zum Spannen von Werkstücken in elektroerosiven Bearbeitungsmaschinen geeignet. Hohe Haltekraft und feiner Polabstand ermöglichen das Spannen von kleinen sowie dünnen Werkstücken. Dank der sehr niedrigen Konstruktion des Magneten verlieren Sie keinen Arbeitsbereich. Darüber hinaus bietet diese Spannplatte komfortable Bedienung von der oberen Seite des Magneten, so dass die gesamte Fläche des Dielektrikumbehälters Ihrer EDM-Maschine genutzt werden kann.

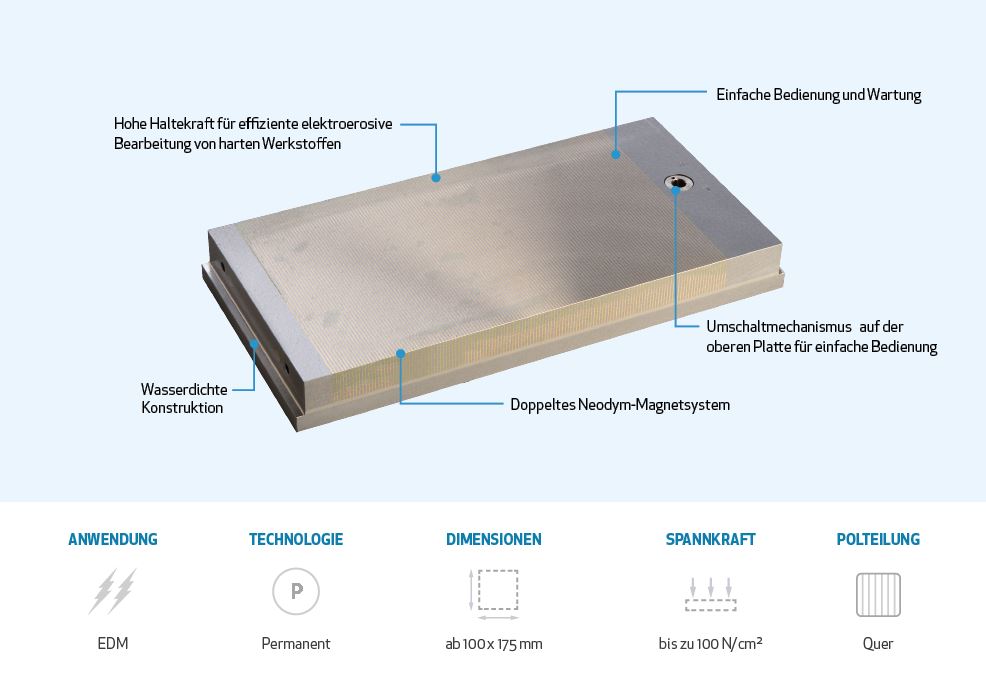

Vorteile:

  • Massive Stahlbasis mit integriertem Umschaltmechanismus
  • Hohe Haltekraft für effiziente elektroerosive Bearbeitung von harten Werkstoffen
  • Einfache Bedienung und Wartung
  • Wasserdichte Konstruktion
  • Sehr niedrige Bauhöhe
  • Umschaltmechanismus auf der oberen Platte für einfache Bedienung
  • Doppeltes Neodym-Magnetsystem

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
NEOK100175 100x175 mm 32,00 5,00 5 - 6 Wochen
518 EUR
x
NEOK130255 130x255 mm 32,00 9,00 5 - 6 Wochen
692 EUR
x
NEOK150150 150x150 mm 35,00 6,15 5 - 6 Wochen
601 EUR
x
NEOK150250 150x250 mm 35,00 10,35 5 - 6 Wochen
663 EUR
x
NEOK150300 150x300 mm 35,00 12,25 5 - 6 Wochen
746 EUR
x
NEOK150350 150x350 mm 35,00 15,00 5 - 6 Wochen
834 EUR
x
NEOK150450 150x450 mm 35,00 18,15 5 - 6 Wochen
1.105 EUR
x
NEOK200300 200x300 mm 35,00 17,40 5 - 6 Wochen
1.159 EUR
x
NEOK200400 200x400 mm 35,00 23,00 5 - 6 Wochen
1.248 EUR
x
NEOK200600 200x600 mm 35,00 33,45 5 - 6 Wochen
1.388 EUR
x

Detailbeschreibung:

Die Magnetspannplatte Neospark mit ihrer niedrigen Konstruktionshöhe wurde primär für die elektroerosive Bearbeitung entwickelt, eignet sich jedoch auch für präzises Flachschleifen von kleineren Werkstücken. Die hohe Haltekraft des doppelten Neodym-Magnetsystem gewährleistet Stabilität der Spannung. Die Benutzer werden auch sehr einfache Bedienung von der oberen Seite des Magneten und die minimale Wartungsanforderungen schätzen.

Wichtige Parameter:

  • Anwendung: EDM
  • Technologie: Permanent
  • Spannkraft: 100 N/cm2
  • Min. Werkstückgröße: 4 x 4 x 1 mm
  • Polteilung: quer
  • Abnutzbarkeit der Polplatte: 7 mm
  • Polabstand: T19 15 + 4 mm (Stahl/Epoxid)

Lieferumfang:

  • Magnetspannplatte
  • Satz von Spannklauen
  • Umschaltschlüssel Bedienungsanleitung

Anwendungsgebiete:

  • Elektroerosive Bearbeitung EDM
  • Präzises Schleifen von sehr kleinen und dünnen Teilen

Parameter

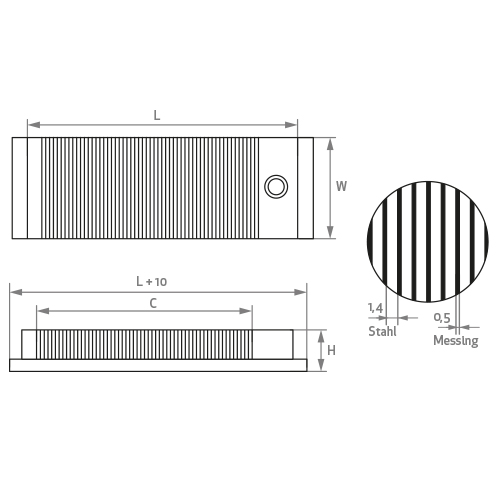

Katalog-Nummer W (mm) L (mm) H (mm) C (mm) Gewicht (kg)
NEOK100175 100 175 32 120 5
NEOK130255 130 255 32 200 9
NEOK150150 150 150 35 95 7
NEOK150300 150 300 35 245 13
NEOK150350 150 350 35 295 15
NEOK150450 150 450 35 395 19
NEOK200400 200 400 35 342 23
