Elektromagnetische Spannplatte Elmag Wave für Flachschleifen


Anwendungsbereich der elektromagnetischen Aufspannplatte Elmag Wave:

Elmag Wave ist eine elektromagnetische Aufspannplatte zum Hochleistungs- und Hochgeschwindigkeitsschleifen. Magnete sind für Schruppoperationen insbesondere an vertikalen Schleifmaschinen mit Schleifsegmenten besonders effektiv.

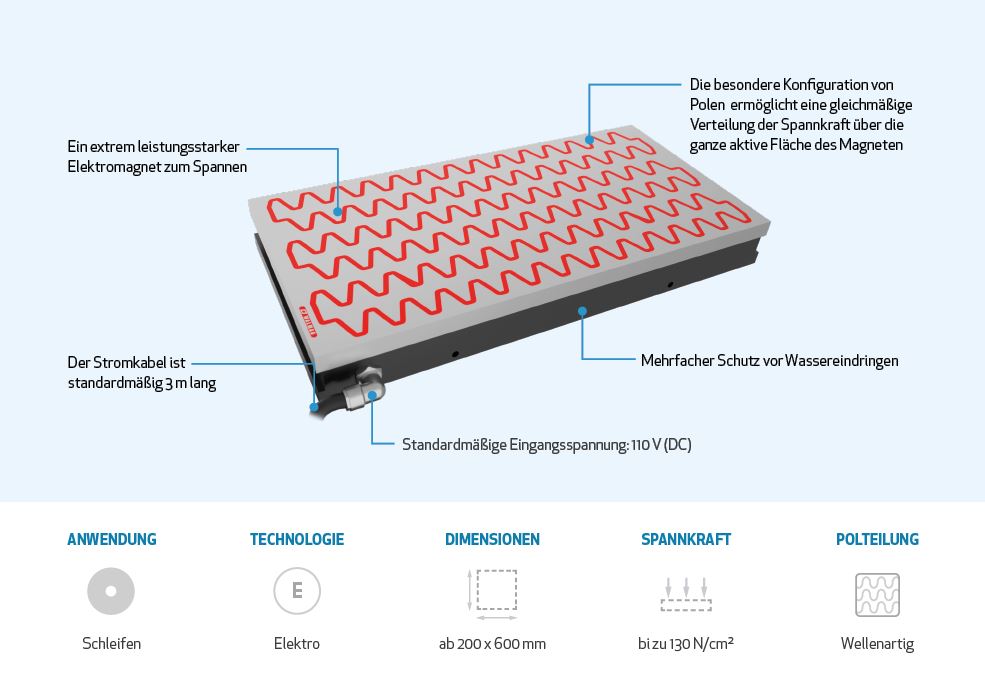

Vorteile:

  • Ein extrem leistungsstarker Elektromagnet zum Spannen
  • Mehrfacher Schutz vor Wassereindringen – der Körper aus einem einzigen Stahlstück gefertigt, die Spulen komplett im Epoxid eingegossen, hochwertige galvanisierte Folie zwischen dem Körper und der Polplatte des Magneten
  • Die besondere Konfiguration von Polen ermöglicht eine gleichmäßige Verteilung der Spannkraft über die ganze aktive Fläche des Magneten
  • Der Stromkabel ist standardmäßig 3 m lang Standardmäßige
  • Eingangsspannung: 110 V (DC)

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
ELMGW200600
200x600 mm 70.00 59.00 4 - 5 Wochen
Auf Anfrage
ELMGW2001000
200x1000 mm 80.00 113.00 5 - 6 Wochen
Auf Anfrage
ELMGW2501000
250x1000 mm 79.00 135.00 5 - 6 Wochen
Auf Anfrage
ELMGW300500
300x500 mm 70.00 74.00 4 - 5 Wochen
Auf Anfrage
ELMGW300600
300x600 mm 70.00 89.00 4 - 5 Wochen
Auf Anfrage
ELMGW300800
300x800 mm 70.00 119.00 5 - 6 Wochen
Auf Anfrage
ELMGW3001000
300x1000 mm 80.00 170.00 4 - 5 Wochen
Auf Anfrage
ELMGW3001500
300x1500 mm 80.00 254.00 5 - 6 Wochen
Auf Anfrage
ELMGW400600
400x600 mm 70.00 119.00 5 - 6 Wochen
Auf Anfrage
ELMGW400700
400x700 mm 70.00 138.00 5 - 6 Wochen
Auf Anfrage
ELMGW400800
400x800 mm 70.00 158.00 5 - 6 Wochen
Auf Anfrage
ELMGW4001000
400x1000 mm 80.00 226.00 5 - 6 Wochen
Auf Anfrage
ELMGW4001500
400x1500 mm 80.00 339.00 5 - 6 Wochen
Auf Anfrage
ELMGW4002000
400x2000 mm 80.00 452.00 5 - 6 Wochen
Auf Anfrage
ELMGW500600
500x600 mm 70.00 148.00 5 - 6 Wochen
Auf Anfrage
ELMGW500800
500x800 mm 70.00 198.00 5 - 6 Wochen
Auf Anfrage
ELMGW5001000
500x1000 mm 80.00 248.00 5 - 6 Wochen
Auf Anfrage
ELMGW5001500
500x1500 mm 80.00 424.00 5 - 6 Wochen
Auf Anfrage
ELMGW5002000
500x2000 mm 80.00 565.00 5 - 6 Wochen
Auf Anfrage
ELMGW6001000
600x1000 mm 80.00 339.00 5 - 6 Wochen
Auf Anfrage
ELMGW6001500
600x1500 mm 80.00 509.00 5 - 6 Wochen
Auf Anfrage
ELMGW6002000
600x2000 mm 80.00 678.00 5 - 6 Wochen
Auf Anfrage

Detailbeschreibung

Die elektromagnetische Aufspannplatte Elmag Wave ist für hohe Belastung in Industriebetrieben konstruiert. Die wellenförmige Anordnung der Pole erzeugt eine gleichmäßige Verteilung der Spannkraft in der Längs- sowie Querrichtung und trägt somit zu effektiver Reduktion der Schubkräfte bei. Beim Einsatz weist diese elektromagnetische Aufspannplatte eine hohe Stabilität, Variabilität, Genauigkeit und eine lange Nutzungsdauer aus.

Wichtige Parameter

  • Anwendung: Schleifen
  • Technologie: Elektro
  • Spannkraft: 130 N/cm2
  • Min. Werkstückgröße: 120 x 40 x 20 mm
  • Polteilung: wellenartig
  • Polabstand: T40
  • Abnutzbarkeit der Polplatte: 8 mm
  • Garantie: 2 Jahre

Ergänzende Informationen

Die magnetische Aufspannplatte Elmag Wave wird standardmäßig mit Spannklauen und Stromkabel geliefert. Zur Auswahl einer passenden Steuereinheit beraten wir Sie gerne. Sprechen Sie uns an.

Auf Kundenwunsch kann auch eine kundenspezifische Ausführung dieses elektromagnetischen Geräts geliefert werden – Abmessungen, Position der Kabelausführung, Kabellänge , Durchgangsbohrungen für einfachere Montage der Spannplatte an den Maschinentisch.

Anwendungsgebiete

  • Hochleistungs- und Hochgeschwindigkeitsschleifen
  • Schruppen insbesondere an vertikalen Schleifmaschinen mit Schleifsegmenten

Lieferumfang

  • Magnetspannplatte Satz von Spannklauen Stromkabel
  • Bedienungsanleitung

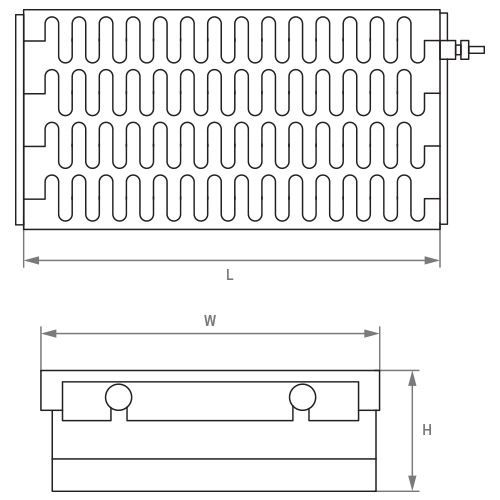

Elmag Wave Zeichnung

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) Gewicht (kg)
ELMGW200600 200 600 70 59
ELMGW2001000 200 1000 80 113
ELMGW2501000 250 1000 79 135
ELMGW300500 300 500 70 74
ELMGW300600 300 600 70 89
ELMGW300800 300 800 70 119
ELMGW3001000 300 1000 80 170
ELMGW3001500 300 1500 80 254
ELMGW400600 400 600 70 119
ELMGW400700 400 700 70 138
ELMGW400800 400 900 70 158
ELMGW6001000 600 1000 80 347
ELMGW6001500 600 1500 80 533
ELMGW6001500 600 1500 80 689
