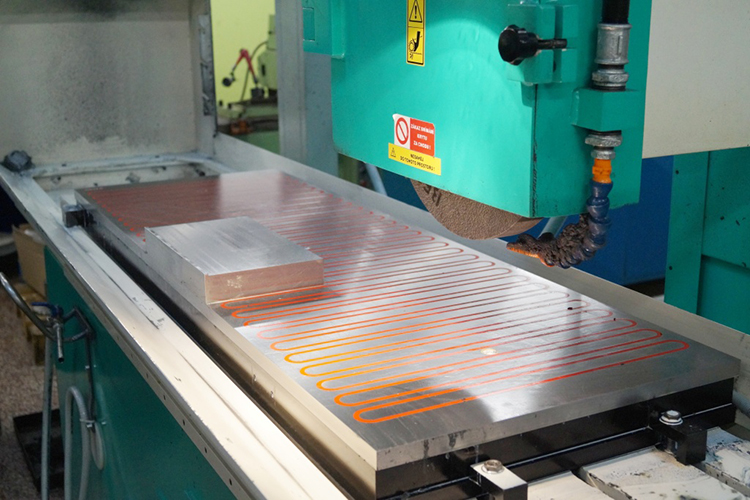

Elektromagnetische Spannplatte Elmag Compact für Flachschleifen


Anwendungsbereich des Elmag Compact Magneten:

Die elektromagnetische Aufspannplatte Elmag Compact ist für das Kraftschleifen sowie für das finale Flächenschleifen von mittelgroßen bis großen Werkstücken geeignet.

Vorteile:

  • Einfache Bedienung mit der Steuereinheit Polplatte ist ein kompakter Teil
  • Lange Nutzungsdauer dank hoher Abnutzbarkeit der Polplatte
  • Mehrfacher Schutz vor Wassereindringen – der Körper aus einem einzigen Stahlstück gefertigt, die Spulen komplett im Epoxid eingegossen, hochwertige galvanisierte Folie zwischen dem Körper und der Polplatte des Magneten Stromkabel standardmäßig 6 m lang
  • Standardmäßige Eingangsspannung: 110 V (DC)

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
ELMG200600
200x600 mm 70.00 60.00 4 - 5 Wochen
Auf Anfrage
ELMG2001000
200x1000 mm 80.00 116.00 5 - 6 Wochen
Auf Anfrage
ELMG2501000
250x1000 mm 79.00 137.00 5 - 6 Wochen
Auf Anfrage
ELMG300500
300x500 mm 70.00 76.00 4 - 5 Wochen
Auf Anfrage
ELMG300600
300x600 mm 70.00 91.00 4 - 5 Wochen
Auf Anfrage
ELMG300800
300x800 mm 70.00 122.00 5 - 6 Wochen
Auf Anfrage
ELMG3001000
300x1000 mm 80.00 174.00 4 - 5 Wochen
Auf Anfrage
ELMG3001500
300x1500 mm 80.00 260.00 5 - 6 Wochen
Auf Anfrage
ELMG400600
400x600 mm 70.00 122.00 5 - 6 Wochen
Auf Anfrage
ELMG400700
400x700 mm 70.00 141.00 5 - 6 Wochen
Auf Anfrage
ELMG400800
400x800mm 70.00 162.00 5 - 6 Wochen
Auf Anfrage
ELMG4001000
400x1000 mm 80.00 232.00 5 - 6 Wochen
Auf Anfrage
ELMG4001500
400x1500 mm 80.00 347.00 5 - 6 Wochen
Auf Anfrage
ELMG4002000
400x2000 mm 80.00 463.00 5 - 6 Wochen
Auf Anfrage
ELMG500600
500x600 mm 70.00 152.00 5 - 6 Wochen
Auf Anfrage
ELMG500800
500x800 mm 70.00 203.00 5 - 6 Wochen
Auf Anfrage
ELMG5001000
500x1000 mm 80.00 290.00 5 - 6 Wochen
Auf Anfrage
ELMG5001500
500x1500 mm 80.00 435.00 5 - 6 Wochen
Auf Anfrage
ELMG5002000
500x2000 mm 80.00 579.00 5 - 6 Wochen
Auf Anfrage
ELMG6001000
600x1000 mm 80.00 347.00 5 - 6 Wochen
Auf Anfrage
ELMG6001500
600x1500 mm 80.00 533.00 5 - 6 Wochen
Auf Anfrage
ELMG6002000
600x2000 mm 80.00 689.00 5 - 6 Wochen
Auf Anfrage

Detailbeschreibung

Die leistungsstarke elektromagnetische Aufspannplatte ist zum Flachschleifen geeignet. Die Polplatte ist aus einer kompakten Einheit gefertigt, die Isolation zwischen den einzelnen Polen besteht aus einer Füllung aus gehärtetem Epoxidharz. Die Aufspannplatte Elmag Compact wird standardmäßig mit Anschlagleisten und Stromkabel geliefert.

Wichtige Parameter

  • Anwendung: Schleifen
  • Technologie: Elektro
  • Spannkraft: 130 N/cm2
  • Min. Werkstückgröße: 22 x 144 x 48 mm
  • Pole: oval
  • Polabstand: T48 mm
  • Abnutzbarkeit der Polplatte: 8 mm
  • Stromkabellänge: 6 m

Anwendungsgebiete

  • Spannen von mittelgroßen bis großen Teilen an
  • Schleifmaschinen Kraftschleifen sowie finales
  • Flächenschleifen

Lieferumfang

  • Magnetspannplatte
  • Satz von Spannvorrichtungen
  • Stromkabel
  • Bedienungsanleitung

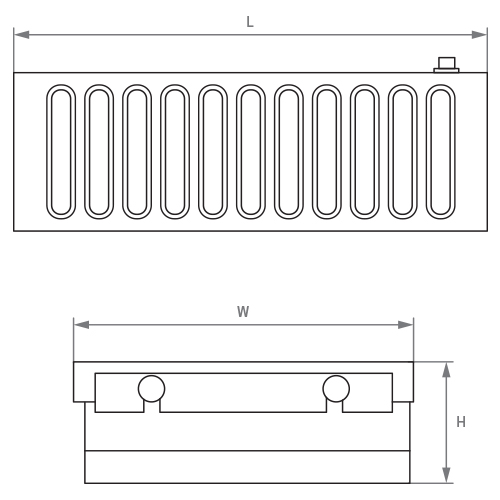

Elmag Compact Zeichnung

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) Gewicht (kg)
ELMG200600 200 600 70 60
ELMG2001000 200 1000 80 116
ELMG2501000 250 1000 79 137
ELMG300500 300 500 70 76
ELMG300600 300 600 70 91
ELMG300800 300 800 70 122
ELMG3001000 300 1000 80 174
ELMG3001500 300 1500 80 260
ELMG400600 400 600 70 122
ELMG400700 400 700 70 141
ELMG400800 400 900 70 162
ELMG6001000 600 1000 80 347
ELMG6001500 600 1500 80 533
ELMG6001500 600 1500 80 689
