Einfacher Sinustisch Fixar für präzises Winkelschleifen und EDM


Anwendungsbereich des einfachen Sinustisches Fixar:

Der einfache Sinustisch Fixar mit Permanent-Magnetspannplatte Neomicro eignet sich für präzises Winkelschleifen, elektroerosive Bearbeitung und Messung. Sie können ein Modell mit der Winkeleinstellung um die Längs- Querachse wählen.

Vorteile:

  • Winkeleinstellung um die in der Längsachse im Bereich von 0–45° (oder um die Querachse im Bereich von 0–30°)
  • Gehärtete Grundplatte für außerordentliche Stabilität
  • Außerordentliche Genauigkeit von +/- 5 Winkelsekunden auch nach einer längeren Einsatzdauer
  • Parallelität: +/- 5 Mikrometer pro 100 mm
  • Ausgerüstet mit der hochwertigen Magnetspannplatte Neomicro mit feiner Polanordnung (optional kann der Tisch auch mit einer anderen
  • Spannplatte, z.B. mit dem Typ Neomill oder Electrofine, ausgerüstet werden)

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Verfügbarkeit (approximate) Preis ohne MwSt
SINES70140
70x140 mm 67.00 7 - 8 Wochen
1.473 EUR
x
SINES130255
130x255 mm 76.00 7 - 8 Wochen
1.878 EUR
x
SINES150250
150x250 mm 79.00 7 - 8 Wochen
1.925 EUR
x
SINES150300
150x300 mm 79.00 7 - 8 Wochen
2.143 EUR
x
SINES150350
150x350 mm 87.00 7 - 8 Wochen
2.356 EUR
x
SINES150450
150x450 mm 87.00 7 - 8 Wochen
2.963 EUR
x
SINES200400
200x400 mm 88.00 7 - 8 Wochen
3.461 EUR
x
SINES300600
300x600 mm 95.00 7 - 8 Wochen
7.210 EUR
x

Detailbeschreibung

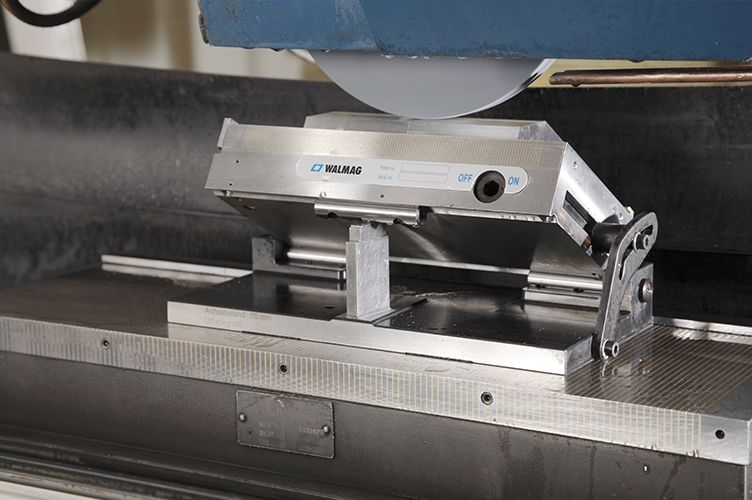

Der einfache Sinus-Tisch Fixar ist ein hochpräzises Gerät zum zuverlässigen Spannen von Werkstücken beim präzisen Winkelschleifen und bei der elektroerosiven Bearbeitung sowie zu Messzwecken. Es erlaubt eine Winkeleinstellung mittels des Messwerkzeugs im Bereich von 0–30° mit hoher Genauigkeit. Die Winkeleinstellung führen Sie mit Hilfe der Endmaße nach dem Sinusprinzip durch. Die einzigartige Konstruktion des Lagers ermöglicht zusammen mit der gehärteten Grundplatte und der Seitenführung eine extreme Genauigkeit auch nach einer längeren Einsatzdauer. Der Sinus-Tisch ist standardmäßig mit der einfachen und wartungsfreundlichen Permanent-Magnetspannplatte Neomicro ausgerüstet.

Wichtige Parameter

  • Anwendung: Schleifen, Messen, EDM
  • Technologie: Permanent
  • Spannkraft: 100 N/cm2
  • Min. Werkstückgröße: 4 x 4 x 1 mm
  • Polteilung: quer
  • Abnutzbarkeit der Polplatte: 7 mm
  • Polabstand: T1,9 1,4 + 0,5 mm (Stahl/Messing)
  • Garantie: 2 Jahre

Ergänzende Informationen

Je nach Ihrer Wahl bieten wir den einfachen Sinus-Tisch Fixar mit Schwenkung um Läng- oder Querachse an. Sollten Sie das Schwenken um beide Achsen gleichzeitig verlangen, schauen Sie sich den Sinus-Kreuztisch Fixar an.

Lieferumfang

  • Sinustisch Umschaltschlüssel
  • Tabelle für schnelle Winkeleinstellung
  • Bedienungsanleitung

Anwendungsgebiete

  • Präzises Winkel-Flächenschleifen
  • Elektroerosive Bearbeitung – EDM
  • Messung

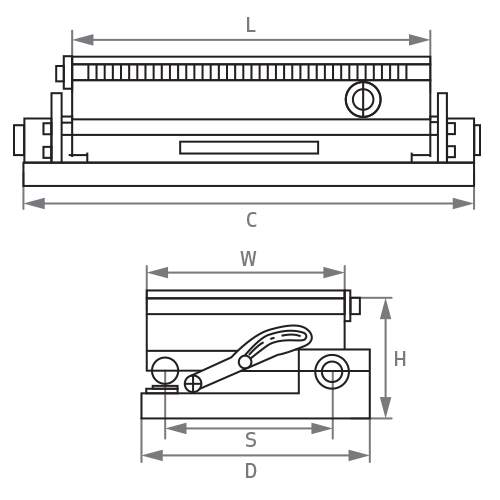

Fixar Zeichnung

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) C x D (mm) S (mm) Gewicht (kg)
SINES70140 70 140 67 130 x 140 55 7
SINES130255 130 255 76 295 x 145 115 20
SINES150250 150 250 79 290 x 165 135 20
SINES150300 150 300 79 340 x 165 135 27
SINES150350 150 350 87 390 x 165 135 34,5
SINES150450 150 450 87 490 x 165 135 44
SINES200400 200 400 88 440 x 215 185 52
SINES300600 300 600 95 660 x 320 285 121
