Lamellenblöcke


Anwendungsbereich der Lamellenblöcke:

Die silbergelöteten Lamellenblöcke werden sowohl für die Ring- als auch Viereckspannplatten geliefert. Sie können frei oder mechanisch mit Hilfe von Schrauben oder Stiften gesetzt werden. Sie erweitern die Möglichkeiten in der Anwendung der Spannplatte um die Aufspannung eines unebenen oder ungleichmäßigen Materials.

Vorteile:

  • Mögliche Bearbeitung in die gewünschte Form, um sich an diverse Komponenten anzupassen
  • Quer- sowie Längspolung ist möglich
  • Mithilfe der Lamellenblöcke kann das Magnetfeld der Spannplatte zur Aufspannung auch von sonst zu kleinen oder zu dünnen Werkstücken verfeinert werden

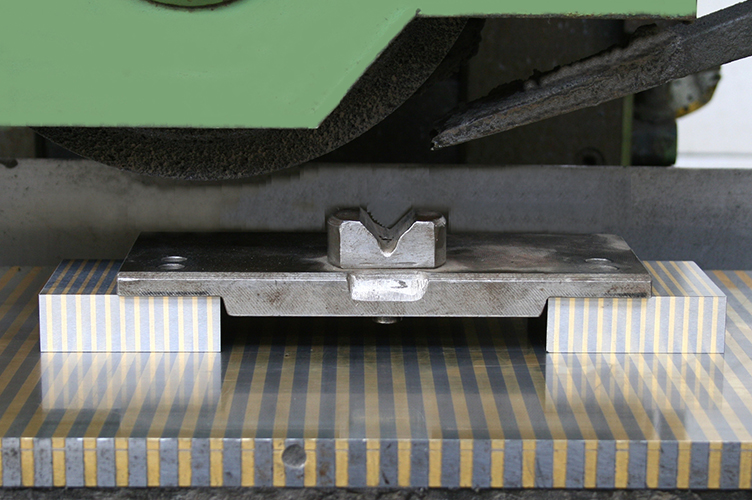

  • Sie können auch als seitliche Abstützung beim Schleifen von Werkstücken mit einer kleinen gesamten Kontaktfläche mit der Spannplatte (z. B. hohle Dünnwandprofile) genutzt werden
  • Die minimale Bestellmenge beträgt 1 bis 3 Stück je nach der Abmessung. Zur Konkretisierung sprechen Sie uns bitte an.

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Verfügbarkeit (approximate) Preis ohne MwSt
LB257575LP
75x75 mm 25.00 auf Anfrage
257 EUR
x
LB2575100LP
75x100 mm 25.00 auf Anfrage
274 EUR
x
LB2510075TP
75x100 mm 25.00 6 - 8 Wochen
246 EUR
x
LB2575200LP
75x200 mm 25.00 auf Anfrage
361 EUR
x
LP2575300LP
75x300 mm 25.00 auf Anfrage
448 EUR
x
LB2575320LP
75x320 mm 25.00 6 - 8 Wochen
476 EUR
x
LB2575400LP
75 x 400 mm 25.00 6 - 8 Wochen
593 EUR
x
LB2575600LP
75x600 mm 25.00 6 - 8 Wochen
712 EUR
x
LB2575650LP
75x650 mm 25.00 6 - 8 Wochen
721 EUR
x
LB25100100LP
100x100 mm 25.00 auf Anfrage
315 EUR
x
LB25100150TP
100x150 mm 25.00 6 - 8 Wochen
335 EUR
x
LB25100200LP
100x200 mm 25.00 auf Anfrage
427 EUR
x
LB25200100TP
100x200 mm 25.00 6 - 8 Wochen
386 EUR
x
LB25100300LP
100x300 mm 25.00 auf Anfrage
549 EUR
x
LB25100600LP
100x600 mm 25.00 6 - 8 Wochen
864 EUR
x
LB25100650LP
100x650 mm 25.00 6 - 8 Wochen
873 EUR
x
LB25150200LP
150x200 mm 25.00 6 - 8 Wochen
551 EUR
x
LB25150350LP
150x350 mm 25.00 6 - 8 Wochen
731 EUR
x
LB25200200LP
200x200 mm 25.00 auf Anfrage
675 EUR
x
LB25200300LP
200x300 mm 25.00 6 - 8 Wochen
914 EUR
x
LB25300200TP
200x300 mm 25.00 6 - 8 Wochen
823 EUR
x
LB25200400LP
200x400 mm 25.00 6 - 8 Wochen
1.250 EUR
x
LB25250150TP
250x150 mm 25.00 auf Anfrage
609 EUR
x
LB25250250LP
250x250 mm 25.00 auf Anfrage
845 EUR
x
LB25300250TP
250x300 mm 25.00 6 - 8 Wochen
915 EUR
x
LB25300300LP
300x300 mm 25.00 auf Anfrage
1.224 EUR
x
LB25300400LP
300x400 mm 25.00 6 - 8 Wochen
1.726 EUR
x
LB25400300TP
300x400 mm 25.00 6 - 8 Wochen
1.538 EUR
x
LB25400400LP
400x400 mm 25.00 6 - 8 Wochen
2.192 EUR
x

Ausführliche Beschreibung:

Diese Lamellenblöcke sind aus dem magnetisch sehr leitenden Material herstellt. Sie setzten sich aus der Kombination von Stahl- und Messinglamellen zusammen. Beim Schleifen werden sie auf die obere Polplatte der Magnetspannplatte angebracht, wenn es nach ihrer Aktivierung zu einem freien Durchgang des Magnetflusses in das Werkstück kommt. Die Blöcke haben sehr stabile Konstruktion, die einzelnen Lamellen sind dabei aber nicht mit Bolzen oder Schrauben verbunden. Dies ermöglicht Anpassung dieser Lamellenblöcke nach den individuellen Bedürfnissen des Kunden.

Wichtige Parameter:

  • Technologie: Zubehör
  • Anwendung: Konventionell (nicht magnetisch)
  • Blockabmessungen: ab 75 x 75 mm
  • Polabstand: T4 3 + 1 mm
  • Polung: quer/längs
  • Garantie: 2 Jahre

Anwendung:

  • Reduzierung des Polplattenabstands auf der Spannplatte
  • Erweiterung der Möglichkeiten in der Anwendung der Spannplatte um die Aufspannung eines ungleichmäßigen Materials

Lieferumfang:

  • Lamellenblock

Vorteile:

  • Mögliche Bearbeitung in die gewünschte Form, um sich an diverse Komponenten anzupassen
  • Quer- sowie Längspolung ist möglich

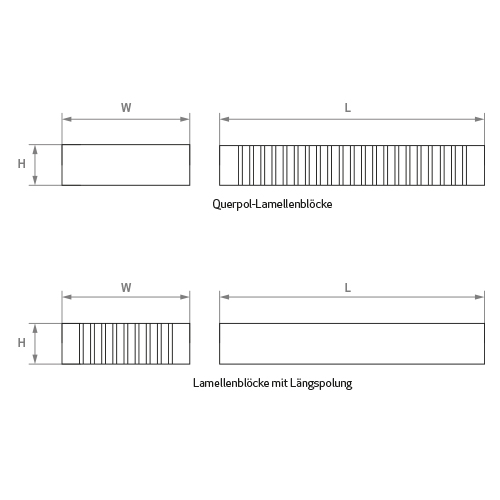

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) Pole
LB2510075TP 75 100 25 quer
LB25200100TP 100 200 25 quer
LB25300200TP 200 300 25 quer
LB25400300TP 300 400 25 quer
LB257575LP 75 75 25 longitudinal
LB2575100LP 75 100 25 längs
LB25150200LP 150 200 25 längs /td>
LB100650LP 100 650 25 längs
LB150200LP 150 200 25 längs
LB25150500LP 150 200 25 längs
LB25200400LP 200 400 25 längs
LB25300300LP 300 300 25 längs
LB25400400LP 400 400 25 längs
LB25400600LP 400 600 25 längs
