Permanent-Magnetspannplatte Neomicro Palette


Anwendungsbereich der Neomicro Palette:

Die Permanent-Aufspannplatte Neomicro Palette können Sie zur Bearbeitung in automatisierten Betrieben und Bearbeitungszentren nutzen. Sie ist zum Schleifen und zur elektroerosiven Bearbeitung einer breiten Skala von Teilen, und zwar von großen bis zu ganz kleinen und dünnen, bestens geeignet.

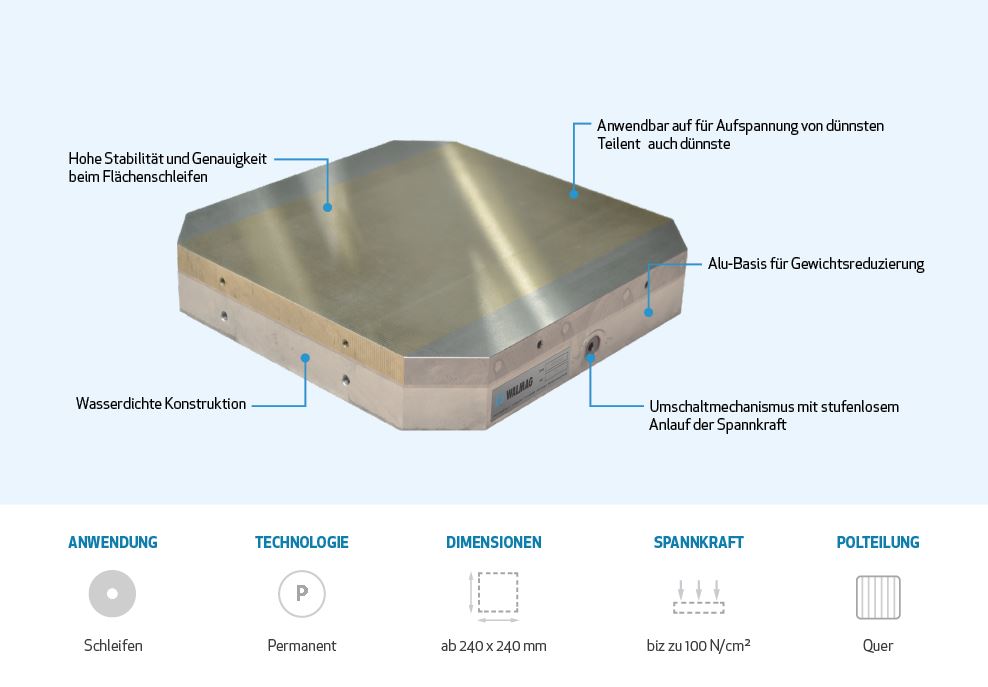

Vorteile:

  • Alu-Basis für Gewichtsreduzierung
  • Umschaltmechanismus mit stufenlosem Anlauf der Spannkraft 0–100 N/cm2
  • Wasserdichte Konstruktion
  • Hohe Stabilität und Genauigkeit beim Flächenschleifen
  • Anwendbar auf für Aufspannung von dünnsten Teilent auch dünnste Teile zu spannen
  • Lange Nutzungsdauer dank der festen Polplatte
  • Mögliche Anpassung der Aufspannplatte an die Nullpunkt-Spannsysteme

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Verfügbarkeit (approximate) Preis ohne MwSt
NEOC240240P
240x240 mm 63.50 6 - 8 Wochen
1.679 EUR
x
NEOC280280P
280x280 mm 63.50 6 - 8 Wochen
1.807 EUR
x
NEOC320320P
320x320 mm 63.50 6 - 8 Wochen
2.278 EUR
x

Detailbeschreibung

Die Permanent-Magnetspannplatte Neomicro Palette eignet sich ideal für präzises Schleifen und elektroerosive Bearbeitung von kleinen und dünnen sowie von großen Teilen. Die Spannplatte verfügt über eine niedrige, wasserdichte Konstruktion, kann mit Kühllösung gekühlt und in eine dielektrische Flüssigkeit getaucht werden. Die obere Polplatte besteht aus Messing- und Stahllamellen und garantiert hohe Stabilität und Genauigkeit. Der Umschaltmechanismus mit einem stufenlosen Anlauf ermöglicht nicht nur die Regelung der Spannkraft, sondern auch der Höhe des Magnetfelds. Somit wird der Einfluss des Magnetfelds auf die Elektrode bei der elektroerosiven Bearbeitung minimiert.

Wichtige Parameter

  • Anwendung: Schleifen, EDM
  • Technologie: Permanent
  • Spannkraft: 100 N/cm2
  • Min. Werkstückgröße: 4 x 4 x 1 mm
  • Polteilung: quer
  • Abnutzbarkeit der Polplatte: 7 mm
  • Polabstand: T1,9 1,4 + 0,5 mm – Stahl/Messing
  • Garantie: 2 Jahre

Anwendungsgebiete

  • Präzises Flächenschleifen von kleinen und dünnen, sowie großen Teilen
  • Für elektroerosive Bearbeitung (EDM)

Lieferumfang

  • Magnet
  • Umschaltschlüsel
  • Seitenanschläge
  • Bedienungsanleitung

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) Gewicht (kg)
NEOC240240P 240 240 63,5 21,5
NEOC2802800P 280 280 63,5 29
NEOC320320P 320 320 63,5 38
