Elektromagnetische Spannplatte BJP für Flachschleifen von Oberflächen


Anwendungsbereich der elektromagnetischen Spannplatte BJP:

Die elektromagnetische Aufspannplatte BJP ist zum anspruchsvollen Schleifen einer breiten Skala von Teilen ab Mindestmaß 35 x 35 x 3 mm geeignet. Dank dem kombinierten Polabstand kann sie jedoch auch massive Teile sehr gut aufnehmen. Der Elektromagnet ist per Tastendruck an der Fernbedienung der Steuereinheit sehr einfach zu bedienen. Die Steuereinheit ermöglicht auch eine variable Haltekraft Einstellung um optimale Spannbedingungen zu schaffen.

Vorteile:

  • Feste, wasserdichte Konstruktion mit Mehrspulensystem
  • Einfache Bedienung dank der Steuereinheit – für schnelles Spannen und Entmagnetisierung bei hoher Produktionseffizienz
  • Widerstandsfähige Polplatte mit kombinierter Querpolteilung für hohe Spannvariabilität

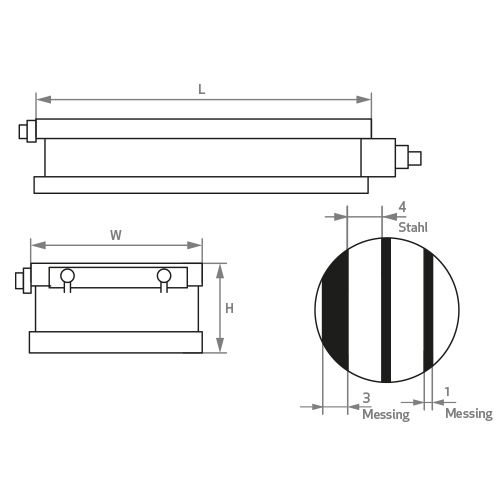

  • Feiner Polabstand: 4 mm Stahl und 1 mm Messing, Großer Polabstand: ca. 42 mm
  • Einfache Bedienung und Wartung
  • Standardmäßige Eingangsspannung: 110 V (DC)

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
BJP200600
200x600 mm 98.00 77.00 5 - 6 Wochen
Auf Anfrage
BJP2001000
200x1000 mm 103.00 146.00 5 - 6 Wochen
Auf Anfrage
BJP2501000
250x1000 mm 103.00 182.00 5 - 6 Wochen
Auf Anfrage
BJP300500
300x500 mm 98.00 96.00 5 - 6 Wochen
Auf Anfrage
BJP300600
300x600 mm 98.00 115.00 5 - 6 Wochen
Auf Anfrage
BJP300800
300x800 mm 100.00 150.00 5 - 6 Wochen
Auf Anfrage
BJP3001000
300x1000 mm 103.00 201.00 5 - 6 Wochen
Auf Anfrage
BJP3001500
300x1500 mm 113.00 331.00 6 - 7 Wochen
Auf Anfrage
BJP400600
400x600 mm 98.00 153.00 5 - 6 Wochen
Auf Anfrage
BJP400700
400x700 mm 100.00 198.00 5 - 6 Wochen
Auf Anfrage
BJP400800
400x800 mm 100.00 209.00 5 - 6 Wochen
Auf Anfrage
BJP4001000
400x1000 mm 103.00 269.00 6 - 7 Wochen
Auf Anfrage
BJP4001500
400x1500 mm 113.00 443.00 6 - 7 Wochen
Auf Anfrage
BJP4002000
400x2000 mm 113.00 640.00 6 - 8 Wochen
Auf Anfrage
BJP500600
500x600 mm 103.00 202.00 5 - 6 Wochen
Auf Anfrage
BJP500800
500x800 mm 108.00 0 5 - 6 Wochen
Auf Anfrage
BJP5001000
500x1000 mm 108.00 352.00 6 - 7 Wochen
Auf Anfrage
BJP5001500
500x1500 mm 113.00 553.00 6 - 7 Wochen
Auf Anfrage
BJP5002000
500x2000 mm 0 0 6 - 8 Wochen
Auf Anfrage
BJP6001000
600x1000 mm 113.00 450.00 6 - 7 Wochen
Auf Anfrage
BJP6001500
600x1500 mm 113.00 650.00 6 - 7 Wochen
Auf Anfrage
BJP6002000
600x2000 mm 113.00 960.00 6 - 8 Wochen
Auf Anfrage

Detailbeschreibung

BJP ist eine der vielseitigsten elektromagnetischen Aufspannplatten. Die Anordnung der Spulen dient zur maximalen Ausnutzung ihrer Kapazität. BJP generiert somit eine hohe und gleichmäßige Spannkraft mit minimaler Aufwärmung der Arbeitsfläche. Die elektromagnetische Aufspannplatte verfügt über eine einfache Bedienung dank der Steuereinheit, einfach per Tastendruck oder Schalterdrehen. Die magnetische Spannkraft ist somit leicht einzustellen, um ideale Betriebsbedingungen zu schaffen. Dieser Vorgang kann dank der Software-Verbindung der passenden Steuereinheit mit dem Magnet und dem Steuersystem der Maschine zum Teil oder voll automatisch sein. Die Aufspannplatten BJP werden über die Steuereinheit mit Gleichstrom 110 V versorgt. Diese Steuereinheit bietet neben einer stufenlosen Regelung der Spannkraft auch eine automatische Entmagnetisierung an, damit nach dem Entspannen im Werkstück kein Restmagnetismus bleibt.

Wichtige Parameter

  • Anwendung: Schleifen
  • Technologie: Elektro
  • Spannkraft: 130 N/cm2
  • Min. Werkstückgröße: 35 x 35 x 3 mm
  • Polteilung: quer
  • Abnutzbarkeit der Polplatte: 7 mm
  • Polabstand: 42 mm, weiter verfeinert 4 + 1 Stahl/Messing

Ergänzende Informationen

Besprechen Sie die Auswahl einer passenden Steuereinheit und den Elektroanschluss mit unseren Technikern.

Anwendungsgebiet

  • Anspruchsvolles Flächenschleifen von Oberflächen bei einer breiten Skala der Werkstückgrößen

Lieferumfang

  • Magnetspannplatte
  • Hinter- und Seitenanschläge Stromkabel
  • Zertifikat
  • Bedienungsanleitung

Parameter

Katalog-Nummer W (mm) L (mm) H (mm) Leistung (W) Gewicht (kg)
BJP200600 200 600 98 160 77
BJP300600 300 600 98 215 118
BJP400800 400 800 100 350 212
BJP3001000 300 1000 103 350 201
BJP4001000 400 1000 103 435 269
BJP5001000 500 1000 108 530 352
BJP6001000 600 1000 113 620 420
