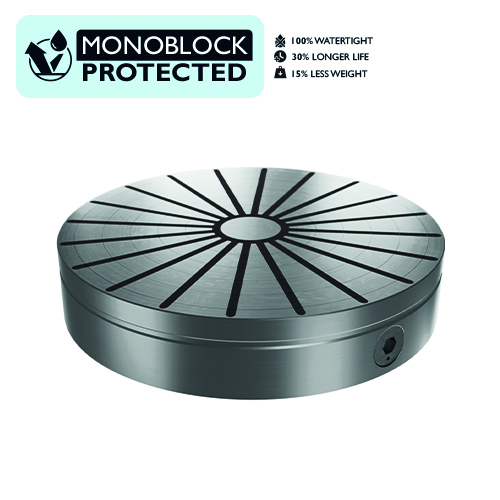

Permanent-Magnetspannplatte Neostar


Anwendungsbereich des Permanent-Magnetspannfutters Neostar:

Das Permanent-Magnetspannfutter Neostar ist dank der Polplatte mit radialen Polen zum Drehen und Schleifen von meistens runden Werkstücken vorgesehen. Sein Vorteil besteht in möglicher Bearbeitung von Stirn und Innen- und Außendurchmesser des Werkstücks in einer Arbeitsfolge.

Vorteile:

  • Kompakte Polplatte aus einem einzigen Stahlstück mit radialen Polen
  • Zum Drehen und Rundschleifen geeignet
  • Extrem leistungsstarkes doppeltes Neodym-Magnetsystem
  • Langlebige Stahlbasis

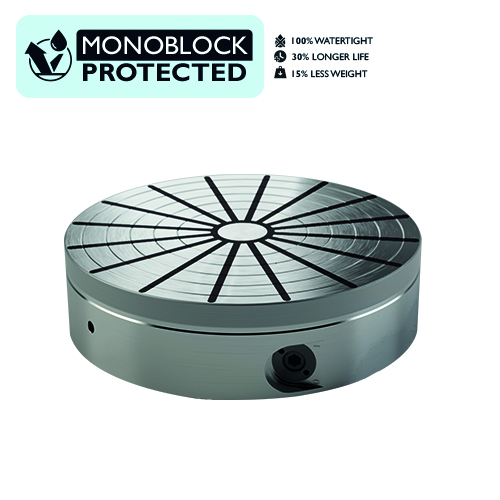

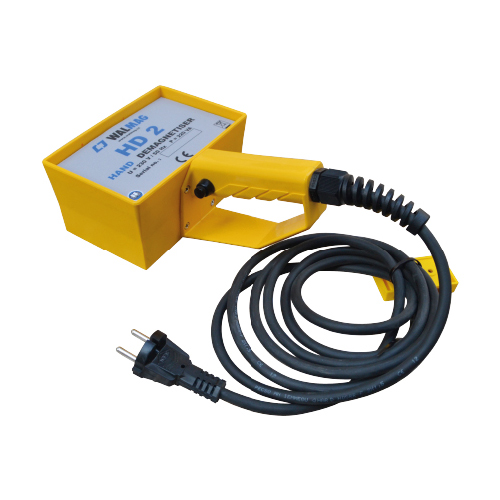

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
NEOS130
D130 mm 57.00 5.00 auf Lager
748 EUR
x
NEOS150
D150 mm 57.00 7.00 auf Lager
750 EUR
x
NEOS200
D200 mm 57.00 12.95 auf Lager
1.030 EUR
x
NEOS250
D250 mm 70.00 25.00 auf Lager
1.262 EUR
x
NEOS300
D300 mm 73.00 37.40 1-4 Tagen
1.631 EUR
x
NEOS350
D350 mm 73.00 49.00 5 - 6 Wochen
2.347 EUR
x
NEOS400
D400 mm 74.00 68.00 5 - 6 Wochen
3.186 EUR
x
NEOS500
D500 mm 88.00 109.00 6 - 7 Wochen
4.053 EUR
x
NEOS600
D600 mm 88.00 172.00 6 - 7 Wochen
5.745 EUR
x
NEOS700
D700 mm 88.00 234.00 7 - 8 Wochen
7.191 EUR
x
NEOS800
D800 mm 115.00 300.00 7 - 8 Wochen
10.030 EUR
x

Detailbeschreibung

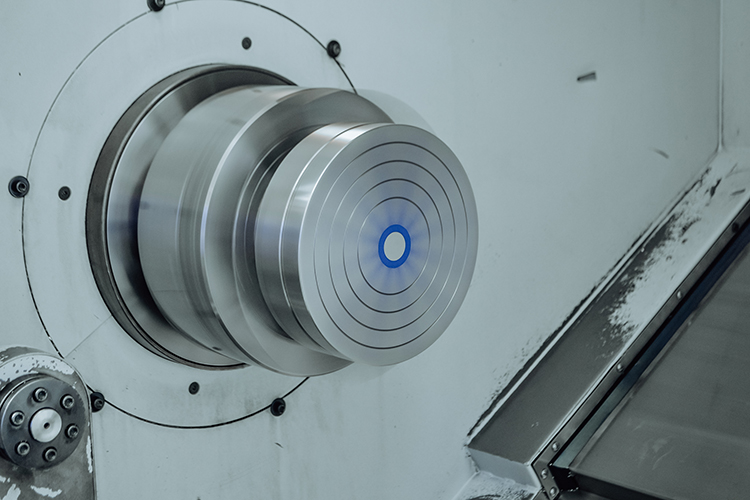

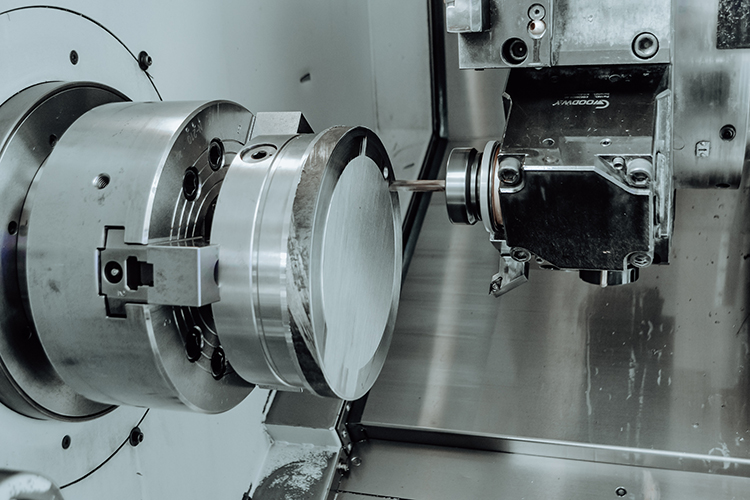

Das Permanent-Magnetspannfutter Neostar ist besonders zum Spannen von Werkstücken beim Drehen und Rundschleifen vorgesehen. Die Polplatte mit radialen Polen ermöglicht Ihnen eine einfache und effiziente Bearbeitung von Stirn, und Innen- und Außendurchmesser in einer Arbeitsfolge – ohne das Werkstück lösen und erneut spannen zu müssen. Die maximale Spannkraft beträgt bis zu 140 N/cm2 – je nach der Größe des Spannfutters und Dimensionen Maßen der zu bearbeitenden Komponenten. Die feste Stahlbasis ist von der unteren Seite mit 2–4 Gewinden zur Befestigung am passenden Flansch vorgesehen.

Wichtige Parameter

  • Anwendung: Drehen, Rundschleifen
  • Technologie: Permanent
  • Spannkraft: 140 N/cm2
  • Min. Werkstückdurchmesser: 35 mm
  • Polteilung: radial
  • Abnutzbarkeit der Polplatte: 5 mm

Ergänzende Informationen

Sie können Mittelbohrung, präzises Zentrierloch, zusätzliche Polplatte, Polplatte mit T-Nut oder Satz von Polverlängerungen optional wählen. Bei jedweden Fragen oder Unklarheiten beraten wir Sie gerne.

Anwendungsgebiete

  • Drehen und Schleifen von runden Werkstücken
  • Die Bearbeitung von Stirn, und Innen- und Außendurchmesser ist getrennt oder in einer Arbeitsfolge möglich

Lieferumfang

  • Magnetspannfutter
  • Umschaltschlüssel
  • Zertifikat
  • Bedienungsanleitung

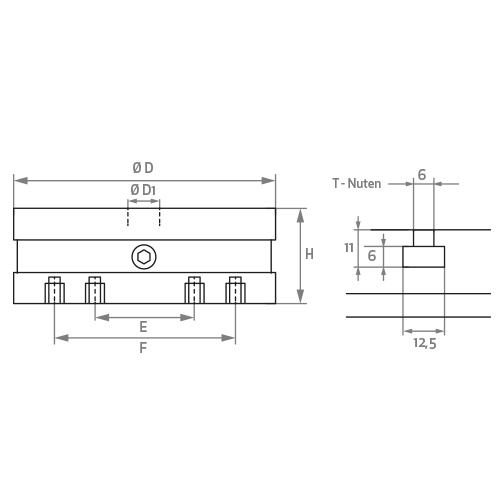

Parameter

Katalog-Nummer D (mm) H (mm) D1 (mm) E (mm) F (mm) Gewicht (kg) Polezahl
NEOS130 130 57 15 - 100 5 10
NEOS150 150 57 15 80 120 7,3 10
NEOS200 200 57 20 110 180 13 12
NEOS250 250 70 30 140 220 25 16
NEOS300 300 73 38 180 260 37 16
NEOS350 350 73 40 220 300 49 20
NEOS400 400 74 40 260 340 68 20
NEOS500 500 78 50 300 400 109 24
NEOS600 600 78 90 350 450 172 30
NEOS700 700 78 90 350 450 234 30
NEOS800 800 110 100 400 700 420 30
