Die Permanent-Magnetspannplatte Alustar für Drehen und Rundschleifen


Anwendungsbereich des Permanent-Magnetspannfutters Alustar:

Das Permanent-Magnetspannfutter Alustar nutzen Sie beim Drehen und Schleifen von runden Werkstücken. Dieses Magnetspannfutter überzeugt durch seine Alu-Konstruktion des Körpers mit einem niedrigen Gewicht. Es schafft auch einen größeren Gewichtsumfang der zu bearbeitenden Komponenten. Mit Hilfe des Spannfutters gewinnen Sie die Möglichkeit, die Stirn und den Innen- und Außendurchmesser des Werkstücks in einer Arbeitsfolge zu bearbeiten. Mögliche Stufenlose Regelung der Spannkraft erleichtert das Zentrieren.

Vorteile:

  • Kompakte Polplatte aus einem einzigen Stahlstück mit radialen Polen
  • Sehr leistungsstarkes Neodym-Magnetsystem
  • Einzigartige Konstruktion mit einem selbsthemmenden Schneckenumschaltmechanismus für stufenlose Einstellung der Spannkraft, die das Zentrieren des Werkstücks erleichtert
  • Leichte Alu-Basis erhöht zulässige Werkstückgewichte und reduziert wesentlich die Belastung der Maschinenspindel
  • Der sehr sichere, selbsthemmende Mechanismus verhindert das ungewünschte Ausschalten des Spannfutters während der Bearbeitung
  • Die Einsenkung und die Gewinde auf der unteren Seite der Basis zur Befestigung am passenden Flansch

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Durchmesser Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
ALUS20D200
D200 mm 79.00 12.00 auf Lager
1.324 EUR
x
ALUS20D250
D250 mm 79.00 20.00 auf Lager
1.813 EUR
x
ALUS20D300
D300 mm 82.00 27.00 auf Lager
2.049 EUR
x
ALUS20D350
D350 mm 82.00 36.00 auf Lager
2.608 EUR
x
ALUS20D400
D400 mm 84.00 47.00 auf Lager
3.541 EUR
x
ALUS30D500
D500 mm 109.00 98.00 auf Lager
4.503 EUR
x
ALUS30D600
D600 mm 109.00 142.00 7 - 8 Wochen
6.383 EUR
x
ALUS30D700
D700 mm 120.00 215.00 8 - 9 Wochen
7.991 EUR
x
ALUS30D800
D800 mm 120.00 264.00 8 - 9 Wochen
11.124 EUR
x

Detailbeschreibung

Das Permanent-Magnetspannfutter Alustar ist eine entlastete Version des Neostar Magneten . Der Alu-Körper reduziert wesentlich sein Gewicht, wodurch das Spannen von Werkstücken mit einem höheren Gewicht als bei der Version Neostar möglich ist. Ein großer Vorteil des Magnetspannfutter Spanners ist der patentierte Umschaltmechanismus, der eine variable Einstellung der Spannkraft ermöglicht und die eingestellte Spannkraft in beliebiger Position fest fixiert. Dank dem Umschaltmechanismus können Sie das Magnet auf 10 bis 20 % der Kraft einschalten, das Werkstück einfach zentrieren, auf 100 % umschalten und die Arbeitsfolge sicher durchführen. Die hohe Nutzungsdauer des Permanent-Magnetspannfutters ist durch die feste Polplatte aus einem einzigen Stück gewährleistet. Es ist Nachschleifen um bis zu 5 mm möglich. Dieses Spannfutter kann auf Wunsch mit einer Durchgangsbohrung geliefert werden.

Wichtige Parameter

  • Anwendung: Drehen, Schleifen
  • Technologie: Permanent
  • Spannkraft: 140 N/cm2
  • Min. Werkstückdurchmesser: 40 mm
  • Polteilung: radial
  • Abnutzbarkeit der Polplatte: 5 mm

Ergänzende Informationen

Der Kunde kann optional Folgendes wählen:
  • Mittelbohrung
  • Präzises Zentrierloch (Durchgang möglich)
  • Zusätzliche Polplatte
  • Polplatte mit T-Nuten
  • Satz von Polverlängerungen

Lieferumfang

  • Magnetspannfutter
  • Ratschenschlüssel
  • Bedienungsanleitung

Anwendungsgebiet

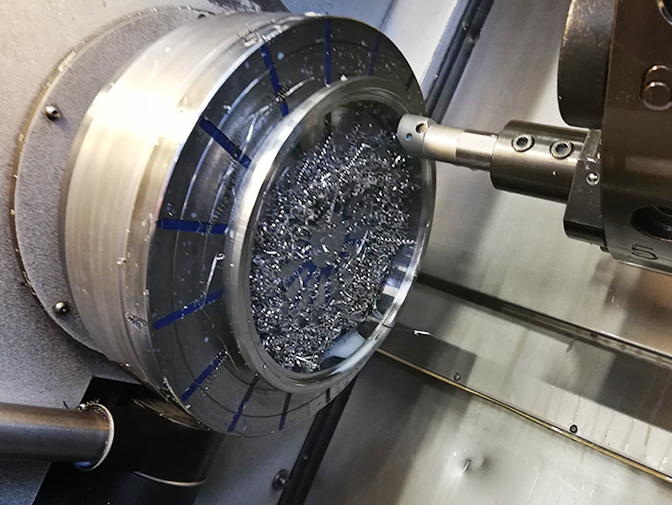

  • Drehen und Schleifen von runden Werkstücken

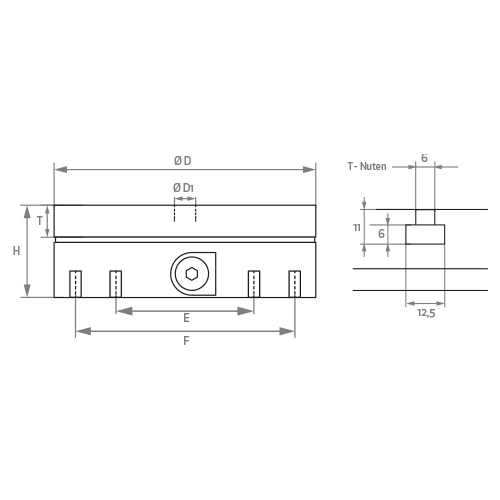

Parameter

Katalog-Nummer D (mm) H (mm) D1 (mm) E (mm) F (mm) Gewicht (kg)
ALUS20D200 200 79 20 110 180 11,5
ALUS20D250 250 79 30 166 220 18
ALUS20D300 300 82 38 180 260 27
ALUS20D350 350 84 40 220 300 36
ALUS20D400 400 84 40 260 340 47
ALUS30D500 500 109 50 330 400 98
ALUS30D600 600 109 90 350 4500 142
