Permanent-Magnetspannplatte Neogrip für finales Rundschleifen


Anwendungsbereich des Permanent-Magnetspannfutters Neogrip:

Permanent-Magnetspannfutter Neogrip mit einer festen Stahlkonstruktion und einem robusten Schaltmechanismus ist zum Spannen von Werkstücken mit Abmessungen ab 5 x 35 x 35 mm konstruiert.

Vorteile:

  • Präzises und schnelles Spannen von dünnen und kleinen Werkstücken
  • Kompakte Bauhöhe und niedriges Magnetfeld
  • Doppeltes Neodym-Magnetsystem
  • Stahlbasis mit möglicher Befestigung des Magneten an einen Flansch oder direkt in das Drehfutter
  • Die wasserdichte Konstruktion ermöglich Trocken- sowie Nassschliff Operationen
  • Silbergelötete Polplatte

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Durchmesser Höhe [mm] Verfügbarkeit (approximate) Preis ohne MwSt
NEOG100
D100 mm 50.00 5 - 7 Wochen
558 EUR
x
NEOG130
D130 mm 50.00 5 - 7 Wochen
791 EUR
x
NEOG150
D150 mm 50.00 5 - 7 Wochen
835 EUR
x
NEOG200
D200 mm 50.00 5 - 7 Wochen
1.117 EUR
x

Detailbeschreibung:

Das runde Permanent-Magnetspannfutter Neogrip ist insbesondere zum Spannen von sehr dünnen und kleinen Bestandteilen, wie kleinen flachen Werkstücken, Profilen etc., speziell konstruiert. Es kann jedoch auch größere Werkstücke spannen und daher ist es eine universale Hilfsvorrichtung für jede Industrieproduktion. Das doppelte Neodym-Magnetsystem gewährleistet beim Spannen eine markante Haltekraft, die für die Stabilität des Werkstücks bei der Bearbeitung sorgt. So erzielen Sie wirklich präzise Egebnisse beim Schliefen.

Wichtige Parameter:

  • Anwendung: Rundschleifen
  • Technologie: Permanent
  • Spannkraft: 80 N/cm2
  • Min. Werkstückgröße: 35 x 35 x 5 mm
  • Polteilung: quer
  • Abnutzbarkeit der Polplatte: 7 mm
  • Polabstand: T11 8 + +3 mm (Stahl/Messing)
  • Garantie: 2 Jahre

Lieferumfang:

  • Magnetspannfutter
  • Umschaltschlüssel Bedienungsanleitung

Anwendungsgebiete:

  • Fertigarbeiten Bei Präzisionsrundschleifen – Nass- sowie Trockenschliff
  • Arbeitshilfsvorrichtung für diverse mechanische Arbeitsplätze

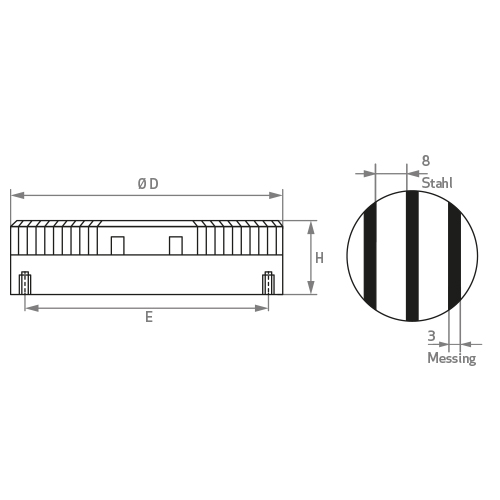

Parameter

Katalog-Nummer D (mm) H (mm) E (mm) Gewicht (kg)
NEOG100 100 51 86 3
NEOG130 130 51 120 5
NEOG150 150 51 137 7
NEOG200 200 51 182 12
