Elektropermanent-Magnetspannplatte Mastermill


Anwendungsbereich des Elektropermanent-Magnetspannplatte Mastermill:

Wenn Sie eine allseitig einsetzbare Magnetspannplatte suchen, die zum Fräsen und Bohren von kleinen, aber auch großen Werkstücken geeignet ist, dann ist Mastermill eine gute Wahl. Dank den Polverlängerungen kann außerdem das Material von bis zu 5 Seiten bearbeitet und durchgebohrt. Außerdem kann man damit auch unebenes Material zu bearbeiten. Um die optimale Spannkraft zu erreichen, ist die Werkstückstärke von min. 12 mm erforderlich. Standardausführung mit vollmetalischer Polplatte aus Stahl/Edelstahl Kombination eignet sich auch für Trockenprocess oder MMS – Bearbeitung.

Vorteile:

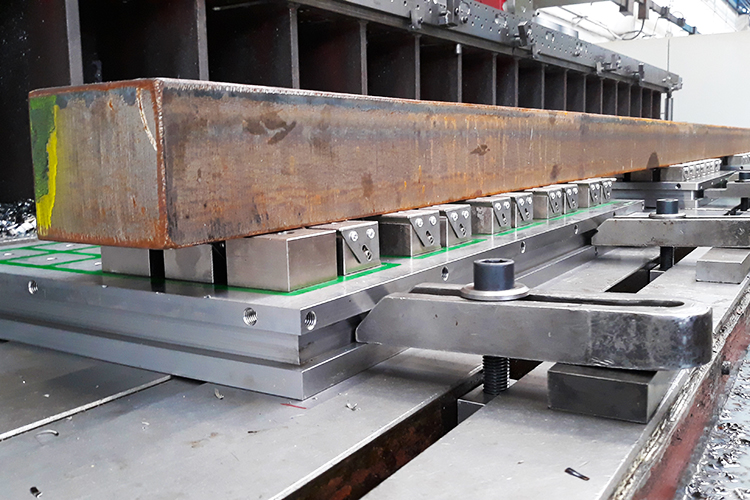

  • Bearbeitung des Werkstücks von 5 Seiten, Durchbohren oder Bearbeitung von unebenen Werkstücken
  • Die Anschläge können beliebig auf jede Seite versetzt werden
  • Nut zum Befestigen des Magneten auf dem Tisch am gesamten Umfang des Magneten
  • Konstruktion erlaubt Anfertigung von zusätzlichen M12 Durchgangsbohrungen zur Befestigung der Platte zum Maschinentisch
  • Kompakte, niedrige Bauhöhe
  • Gepanzertes 6 m Stromkabel
  • Die einzelnen Aufspannplatten können als Satz mit nur 1 Steuergerät verbundet und kontrolliert werden
  • Die Polplatte aus Stahl/Edelstahl Kombination garantiert hohe mechanische und Wärmebeständigkeit.

Zusammenhängende Produkte

Help

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Help

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Katalognummer Dimensionen Höhe [mm] Gewicht [kg] Verfügbarkeit (approximate) Preis ohne MwSt
MM50300430
300x430 mm 51.00 44.00 4 - 6 Wochen
Auf Anfrage
MM50300490
300x490 mm 51.00 49.00 4 - 6 Wochen
Auf Anfrage
MM50300600
300x600 mm 51.00 61.00 4 - 6 Wochen
Auf Anfrage
MM50300800
300x800 mm 51.00 82.00 5 - 6 Wochen
Auf Anfrage
MM50300900
300x900 mm 51.00 92.00 5 - 6 Wochen
Auf Anfrage
MM50420430
420x430 mm 51.00 61.00 5 - 6 Wochen
Auf Anfrage
MM50420600
420x600 mm 51.00 86.00 auf Lager
Auf Anfrage
MM50420800
420x800 mm 51.00 114.00 auf Lager
Auf Anfrage
MM50420900
420x900 mm 51.00 128.00 6 - 7 Wochen
Auf Anfrage
MM50420990
420x990 mm 51.00 142.00 6 - 7 Wochen
Auf Anfrage
MM50480490
480x490 mm 51.00 161.00 5 - 6 Wochen
Auf Anfrage
MM50480600
480x600 mm 51.00 97.00 5 - 6 Wochen
Auf Anfrage
MM50480800
480x800 mm 51.00 130.00 auf Lager
Auf Anfrage
MM50480900
480x900 mm 51.00 146.00 6 - 7 Wochen
Auf Anfrage
MM50480990
480x990 mm 51.00 161.00 6 - 7 Wochen
Auf Anfrage
MM50580600
580x600 mm 51.00 97.00 6 - 7 Wochen
Auf Anfrage
MM50580800
580x800 mm 51.00 157.00 6 - 7 Wochen
Auf Anfrage
MM50580900
580x900 mm 51.00 177.00 6 - 7 Wochen
Auf Anfrage
MM50580990
580x990 mm 51.00 194.00 6 - 7 Wochen
Auf Anfrage

Detailbeschreibung

Mastermill ist eine Elektropermanent-Magnetspannplatte mit Polgröße von 50 x 50 mm, kompakter niedriger Konstruktion (nur 51 mm) und nominaler Spannkraft von 170 N/cm2. Am gesamten Umfang der Spannplatte gibt es einen praktischen Versatz für die Spannvorrichtungen, der Magnet verfügt auch über genügend Platz für Anfertigung von zusätzlichen Durchgangsbohrungen. Bestandteil der Standardlieferung ist die Spannplatte mit einem Schnellstecker („Bajonettstecker“), Anschlägen von 2 Seiten und einem 6 m gepanzertem Stromkabel.

Wichtige Parameter

  • Anwendung: Fräsen
  • Technologie: Elektropermanent
  • Spannkraft: 170 N/cm2
  • Min. Werkstückgröße: 50 x 110 x 12 mm
  • Pole: quadratisch
  • Abnutzbarkeit der Polplatte: 6 mm
  • Polgröße: 50 x 50 mm
  • Polplatte: Stahl/Edelstahl Kombination
  • Garantie: 2 Jahre

Ergänzende Informationen

Der Kunde kann optional Folgendes wählen:

  • Unterschiedliche Position der Kabelausführung
  • Durchgangsbohrungen für die Befestigung zum Machinentisch

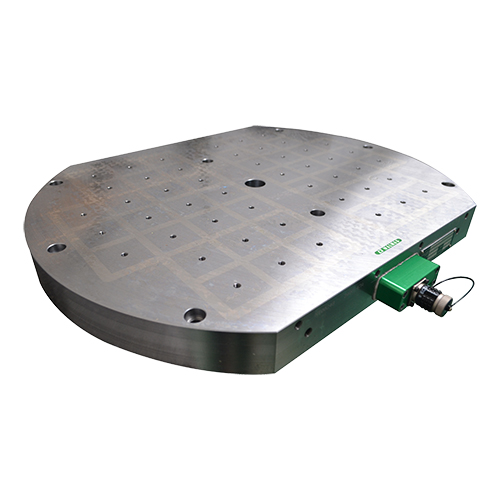

  • Polplatte mit Nirosta Füllung zwischen einzelnen magnetischen Polen

Bei Rückfragen zur Gestaltung der Aufspannplatte, bzw. zur Auswahl einer passenden Steuereinheit sprechen Sie uns bitte an. Wir beraten Sie gerne.

Anwendungsgebiete

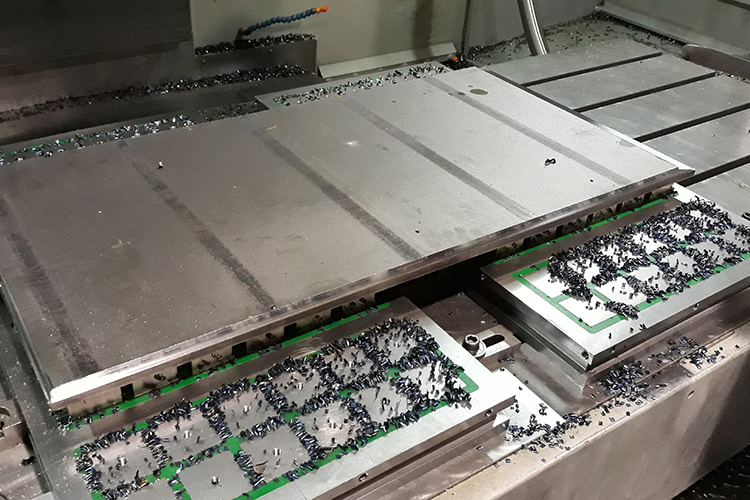

  • Bearbeitung von unebenen Teilen von bis zu 5 Seiten
  • Spannen einer breiten Skala von Werkstückgrößen beim Fräsen
  • Spannen zum Bohren von großen Formen, Gussteilen, Blöcken, onstruktionen, usw .
  • Beim Grobschliff von großen Teilen

Lieferumfang

  • Magnetspannplatte
  • Seitenanschläge
  • Gepanzertes Stromkabel
  • Zertifikat
  • Bedienungsanleitung

Parameter

Katalog-Nummer Polzahl W (mm) L (mm) H (mm) Gewicht (kg)
MM50300490 24 300 490 51 49
MM50300600 32 300 600 51 61
MM50300800 40 300 800 51 82
MM50300900 48 300 900 51 92
MM50420490 36 420 490 51 70
MM50420600 48 420 600 51 86
MM50420800 60 420 800 51 114
MM50420900 72 420 900 51 128
MM50480600 56 480 600 51 97
MM50480800 70 480 800 51 130
MM50480900 84 480 900 51 146
MM50480990 84 480 990 51 161
MM50580800 80 580 800 51 157
MM50580900 96 580 900 51 177
MM50850990 96 580 990 51 194
