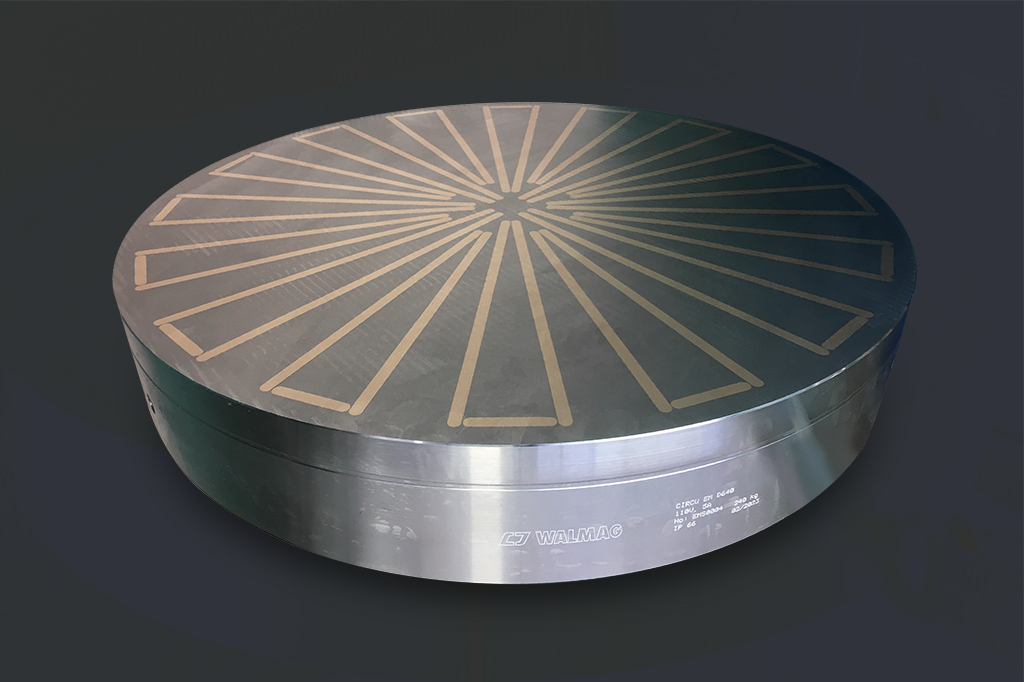

Elektromagnetische Spannplatte Circu EM

Zastosowanie uchwytu magnetyczneho Circu EM

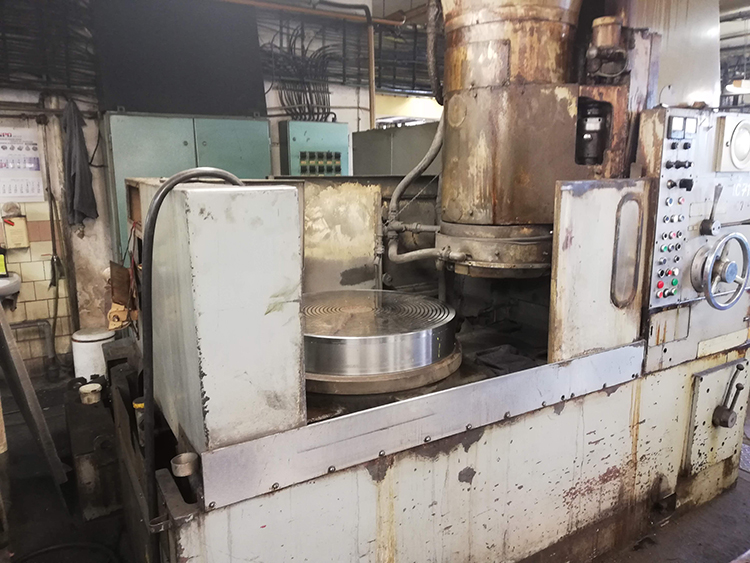

Verwenden des magnetspannplatten Circu EM

Anwendungsbereich der Ringspannplatte Circu EM:

Circu EM ist eine elektromagnetische Spannplatte mit radialer Polanordnung, die zu Aufspannen auf den Drehtischen der Schleifmaschinen und Drehbänken zwecks stabilem Aufspannen von Rotationswerkstücken mit ringförmiger oder zylinderförmiger Form wie Lagerringen, Buchsen, Sägescheiben u. ä. vorgesehen ist. Dank der hohen Spannkraft und Möglichkeit deren Regelung ist diese Spannplatte auch für leichte Werkstücke geeignet.

Vorteile:

Kontinuierlich regulierbare Spannkraft für einfache Zentrierung und Aufspannung von dünnen Werkstücken
Erhältlich auch mit T-Nuten Polplatte Ausführung
Schnelle und effektive Entmagnetisierung über Steuergerät
Einfach kontrollierbar Spannvorgang über Steuergerät

Bestellen

Zusammenhängende Produkte

Permanent-Magnetspannplatte Neostar
Ring-Magnetspannplatte Neostar zur Werkstückaufspannung beim Drehen und Rundschleifen.

Elektropermanent-Ring-Mangetspannplatte Circu EP
Zum Flachschleifen sowie Drehen geeignete Elektropermanent-Spannplatte.

Steuereinheiten EM-CU
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Tabellen-Darstellung

Katalognummer	Dimensionen	Höhe [mm]	Verfügbarkeit (approximate)	Preis ohne MwSt
EM400	D400 mm	90.00	auf Anfrage	Auf Anfrage
EM500	D500 mm	90.00	auf Anfrage	Auf Anfrage
EM600	D600 mm	100.00	auf Anfrage	Auf Anfrage
EM700	D700 mm	100.00	auf Anfrage	Auf Anfrage
EM800	D800 mm	100.00	auf Anfrage	Auf Anfrage
EM1000	D1000 mm	100.00	auf Anfrage	Auf Anfrage
EM1250	D1250 mm	123.00	auf Anfrage	Auf Anfrage
EM1500	D1500 mm	120.00	auf Anfrage	Auf Anfrage
EM2000	D2000 mm	130.00	auf Anfrage	Auf Anfrage

Wichtige Parameter:

Technologie: Elektro
Spannkraft: 120 N/cm²
Polung: radial
Grenzwert für Nachschleifen: 8 mm
Garantie: 2 Jahre

Ergänzende Informationen:

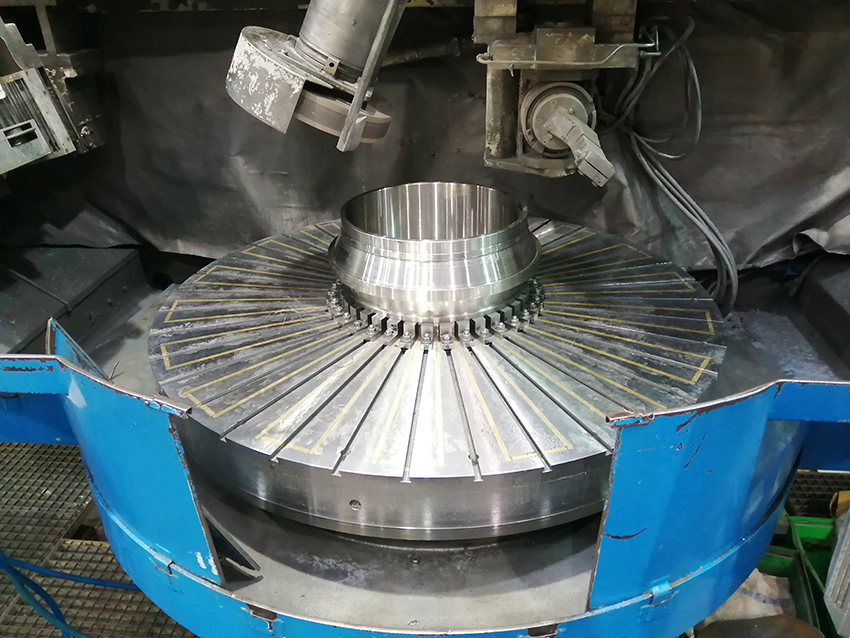

Die Polplatte kann auf Anfrage mit T-Nuten zur Montage der Polaufsätze versehen werden. Damit entsteht der freie Zugang zum Werkstück zur Bearbeitung des Außen- sowie Innendurchmessers und der Stirnseite bei einem Aufspannen, bzw. ist es möglich, Bohrungen durch den Werkstückkörper durchzuführen. Für die Spannungsversorgung der Spannplatte sorgt eine geeignete Steuereinheit. Der Anschluss der Spannplatte erfolgt über den Sammelring in der Spindel der Bearbeitungsmaschine, bzw. über die direkt auf der Magnetspannplatte angeordnete Steckverbindung.

Anwendung:

Bearbeitung der Außen- sowie Innenflächen der ringförmigen Werkstücke auf den vertikalen Schleifmaschinen
Drehen

Katalog-Nummer	D (mm)	H (mm)	Gewicht (kg)	Spannung (V)
Circu EM 400	400	90	76	110
Circu EM 500	500	90	120	110
Circu EM 600	600	100	195	110
Circu EM 700	700	100	265	110
Circu EM 800	800	100	365	110
Circu EM 1000	1000	100	550	110
Circu EM 1250	1250	123	990	110
Circu EM 1500	1500	120	1550	110
