Elektropermanent-Ring-Mangetspannplatte Circu EP

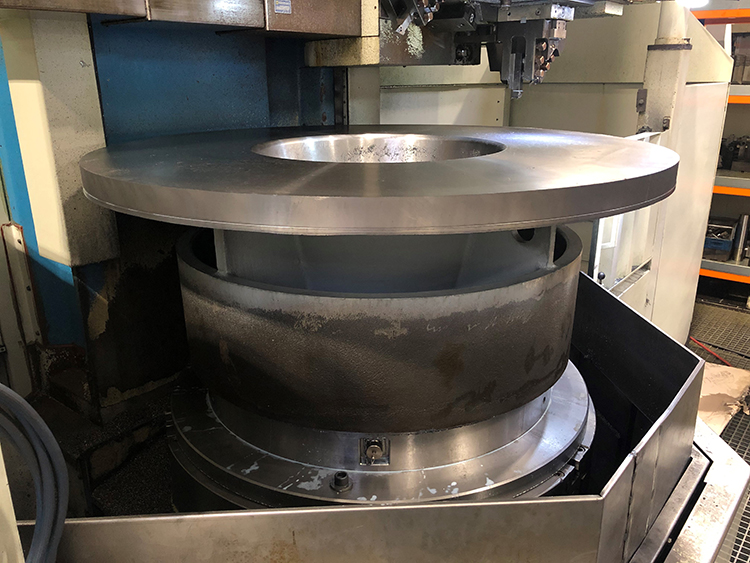

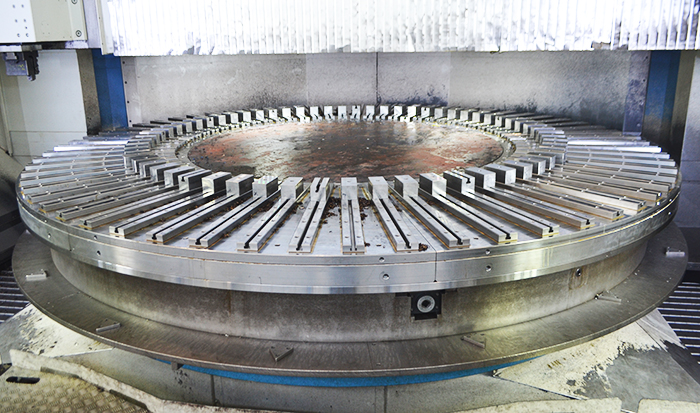

Verwenden des magnetspannplatten Circu EP

Anwendungsbereich der Magnetspannplatte Circu EP:

Die Magnetspannplatte Circu EP ist dank der radialen Polanordnung zum Schleifen oder Drehen der ring- oder zylinderförmigen Werkstücke geeignet. Dank der elektropermanenten Technologie wird dessen dauerhafter Stromanschluss nicht benötigt.

Vorteile:

Bei Betrieb treten keine thermischen Verformungen der Magnetspannfutter ein
Schnelle und effiziente Entmagnetisierung über die Steuereinheit
Wir produzieren Versionen mit kompensiertem (AlNico + NdFeB) oder nicht kompensiertem (AlNico) Magnetsystem
Auf Anfrage mit T-Nuten Polplatte
Stromeinsparungen im Vergleich mit Elektro-Magnetspannfutter

Zusammenhängende Produkte

Permanent-Magnetspannplatte Neostar
Ring-Magnetspannplatte Neostar zur Werkstückaufspannung beim Drehen und Rundschleifen.

Elektromagnetische Spannplatte Circu EM
Ringspannplatte zum Aufspannen auf den Drehtischen der Schleifmaschinen und Drehbänke.

Steuereinheiten der Elektropermanent-Magnetspannplatten LCC
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Steuereinheiten der Elektropermanent-Magnetspannplatten EP-CU
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Tabellen-Darstellung

Katalognummer	Dimensionen	Höhe [mm]	Verfügbarkeit (approximate)	Preis ohne MwSt
EP1000	D1000 mm	100.00	auf Anfrage	Auf Anfrage
EP1250	D1250 mm	123.00	auf Anfrage	Auf Anfrage
EP1500	D1500 mm	120.00	auf Anfrage	Auf Anfrage
EP400	D400 mm	90.00	auf Anfrage	Auf Anfrage
EP500	D500 mm	90.00	auf Anfrage	Auf Anfrage
EP600	D600 mm	100.00	auf Anfrage	Auf Anfrage
EP700	D700 mm	100.00	auf Anfrage	Auf Anfrage
EP800	D800 mm	100.00	auf Anfrage	Auf Anfrage

Ausführliche Beschreibung:

Circu EP ist eine Elektropermanent-Magnetspannplatte, die zur Installation auf den Drehtischen der vertikalen Schleifmaschinen beim Aufspannen der gehärteten und Werkzeugstahlsorten sowie für das anspruchsvolle Drehen vorgesehen ist. Die radiale Anordnung der einzelnen Pole ist bei der Bearbeitung von Werkstücken mit ringförmiger oder zylinderförmiger Form wie Lagerringen, Buchsen, Sägescheiben u. ä. geeignet. Mittels der Steuereinheit ist es möglich, die Spannkraft in mehreren Stufen einzustellen, sowie schnelle und wirksame Entmagnetisierung der Werkstücke durchzuführen. Dank der verwendeten elektropermanenten Technologie wird der dauerhafter Stromanschluss nicht benötigt. Dadurch wird nicht nur hohe Effizienz während des Betriebs, sondern auch die höchstmögliche Genauigkeit bei Aufspannen erzielt.

Wichtige Parameter:

Technologie: Elektropermanent
Polung: radial
Grenzwert für Nachschleifen: 8 mm
Garantie: 2 Jahre

Ergänzende Informationen:

Hohe Spannkraft zum Aufspannen bei den anspruchsvollsten Bearbeitungsvorgängen, Bohren und Drehen. Mit der mit T-Nuten versehenen Polplatte zur Montage der Polaufsätze erhältlich. Die Steuereinheit kann für diverse Materialsorten zum Erreichen der maximalen Kraft und wirksamen Entmagnetisierung nach Beendigung der Bearbeitung vorprogrammiert werden. Gleichfalls ist es möglich, die Spannkraft beim Aufspannen auch der dünneren Teile ohne jegliche Verformung anzupassen. Der Anschluss der Spannplatte erfolgt über den Sammelring in der Spindel der Bearbeitungsmaschine, bzw. über die direkt auf der Magnetspannplatte angeordnete Steckverbindung.

Anwendung:

Rundschleifen, Schruppen, Drehen

Katalog-Nummer	D (mm)	H (mm)	Gewicht (kg)	Spannung (V)
Circu EP 400	400	90	76	170/340
Circu EP 500	500	90	120	170/340
Circu EP 600	600	100	195	170/340
Circu EP 700	700	100	265	170/340
Circu EP 800	800	100	365	170/340
Circu EP 1000	1000	100	550	170/340
Circu EP 1250	1250	123	990	170/340
Circu EP 1500	1500	120	1550	170/340
