MAGNETSPANNPLATTE MASTERMILL 70 ZUM FRÄSEN

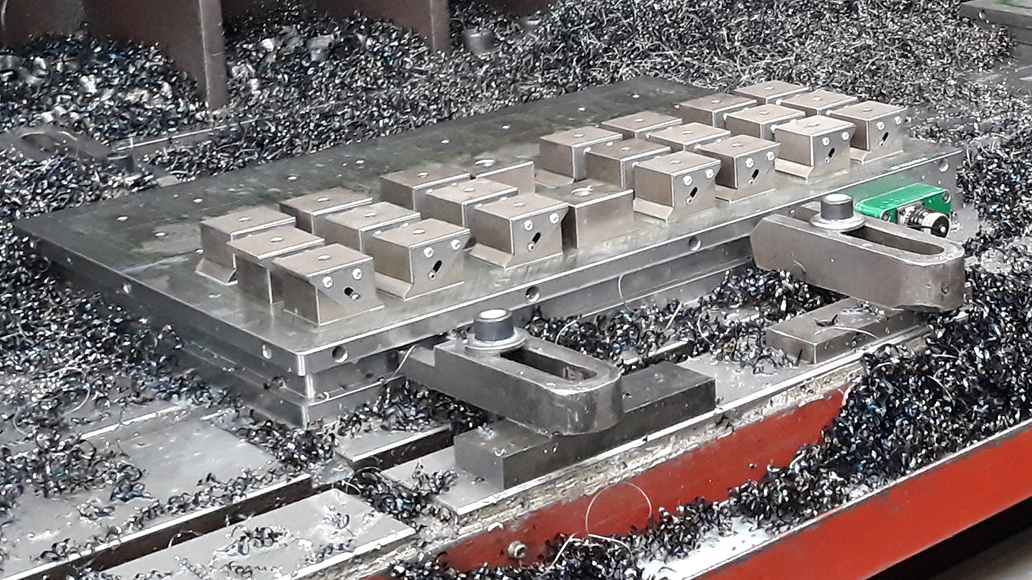

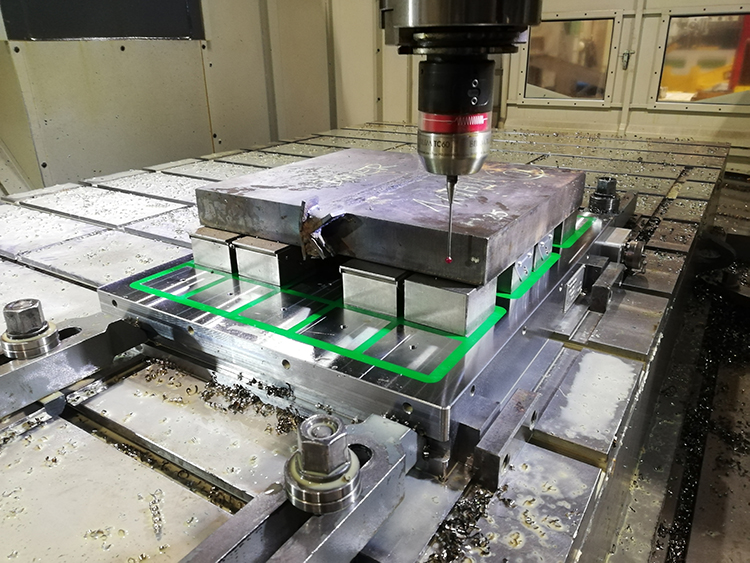

Verwenden der Aufspannplatte Mastermill 70

Wann ist die elektropermanente Magnetspannplatte Mastermill 70 zu wählen:

Wenn Sie eine leistungsstarke Magnetspannplatte für anspruchsvolles Fräsen und Bohren von mittleren bis großen Werkstücken suchen, konzentrieren Sie sich auf Mastermill 70. Im Vergleich zur Basismodellreihe Mastermill 50 bietet sie größere Magnetpole 70x70 mm, höhere Leistung bei der Verwendung von Polaufsätzen zum Spannen von nicht ebenen Teilen oder Bearbeitung von 5 Seiten bei einem Spannvorgang. Um die optimale Spannkraft zu erreichen, ist eine Werkstückdicke von min. 17 mm notwendig. Dank der oberen Polplatte in der Ausführung Stahl/Edelstahl ist diese Spannplattenmodellreihe auch zur Trockenbearbeitung sowie Bearbeitung mit minimaler Kühlmittelmenge geeignet.

Vorteile:

"Sandwich-"Konstruktion der Spannplatte mit der oberen Polplatte absolut wasserdicht und mit langer Lebensdauer

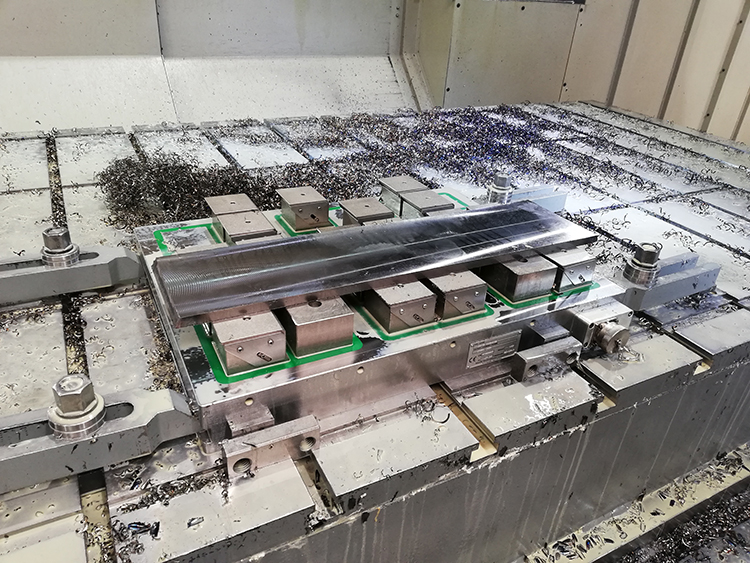

Werkstückbearbeitung von 5 Seiten, Durchbohren oder Bearbeitung von unebenen Werkstücken
Seitlich verstellbare Anschläge
Nut für die Magnetbefestigung auf dem Tisch auf dem gesamten Umfang der Spannplatte
Platz für die Spannbohrungen zum Befestigen der Spannplatte mit durchgehenden Schrauben
Speisekabel mit Eisenbewehrung, 6 m lang
Mehrere Magnetspannplatten koppelbar

Maßgeschneiderte Magnetspannplaten Mastermill erhältlich

Zusammenhängende Produkte

Permanent-Magnetspannplatte Neomill Compact zum Fräsen
Kompakte Spannplatte mit hoher Spannkraft von bis zu 160 N/cm²

Feste Polverlängerungen für Magnetfeldübertragung
Feste Polverlängerungen für Bearbeitung von 5 Seiten.

Bewegliche Polverlängerungen für Magnetfeldübertragung
Bewegliche Polverlängerungen für Mastermill ermöglichen die Bearbeitung von 5 Seiten.

Elektropermanent-Magnetspannplatte Mastermill
Elektropermanent-Magnetspannplatte für Fräsen.

Steuereinheiten der Elektropermanent-Magnetspannplatten LCC
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Steuereinheiten der Elektropermanent-Magnetspannplatten EP-CU
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Tabellen-Darstellung

Katalognummer	Dimensionen	Höhe [mm]	Verfügbarkeit (approximate)	Preis ohne MwSt
MM70300420	300x420 mm	68.00	auf Anfrage	Auf Anfrage
MM70300540	300x540 mm	68.00	auf Anfrage	Auf Anfrage
MM70300620	300x620 mm	68.00	auf Anfrage	Auf Anfrage
MM70300820	300x820 mm	68.00	auf Anfrage	Auf Anfrage
MM703001020	300x1020 mm	68.00	auf Anfrage	Auf Anfrage
MM70380420	380x420 mm	68.00	auf Anfrage	Auf Anfrage
MM70380540	380x540 mm	68.00	auf Anfrage	Auf Anfrage
MM70380620	380x620 mm	68.00	auf Anfrage	Auf Anfrage
MM70380820	380x820 mm	68.00	auf Anfrage	Auf Anfrage
MM703801020	380x1020 mm	68.00	auf Anfrage	Auf Anfrage
MM70460540	460x540 mm	68.00	auf Anfrage	Auf Anfrage
MM70460620	460x620 mm	68.00	nicht auf Lager verfügbar	Auf Anfrage
MM70460820	460x820 mm	68.00	auf Anfrage	Auf Anfrage
MM704601020	460x1020 mm	68.00	auf Anfrage	Auf Anfrage
MM70580620	580x620 mm	68.00	auf Anfrage	Auf Anfrage
MM70580820	580x820 mm	68.00	auf Anfrage	Auf Anfrage
MM705801020	580x1020 mm	68.00	auf Anfrage	Auf Anfrage

Ausführliche Beschreibung:

Mastermill 70 ist eine elektropermanente Magnetspannplatte mit einer Polgröße von 70 x 70 mm, kompakter niedriger Konstruktion (nur 68 mm und nominaler Spannkraft von 170 N/cm². Am gesamten Umfang des Elektromagneten gibt es einen praktischen Versatz, auf der Magnetspannplate ist auch genügend Platz für die Spannbohrungen. Die Standardausführung enthält eine Schnellspann-"Bajonett-"Verbindung, Anschläge von 2 Seiten mit einem 6 m langen gepanzerten Versorgungskabel. Alle Magnetpole verfügen über M8-Gewinde für einfache Montage der Polaufsätze.

Wichtige Parameter:

Anwendung: Fräsen
Technologie: Elektropermanent
Spannkraft: 170 N/cm²
Min. Werkstückgröße: 150 x 150 x 17 mm
Polung: Quadratisch – Stahl/Edelstahl für hohe Haltbarkeit und lange Lebensdauer
Grenzwert für Nachschleifen: 6 mm
Polgröße: 70 x 70 mm
Höhe der Spannplatte 68 mm
Garantie: 2 Jahre

Ergänzende Informationen:

Der Kunde kann optional Folgendes wählen:

andere Anordnung der Ausführung am Magneten
Fester Stromanschluss mit Trennung auf dem Steuergerät
Öffnungen zum Befestigen durch den Magnet auf dem Tisch
Steine auf der Unterseite der Magnetspannplatte für genaue Justierung auf dem Tisch (Zentrieren mittig zur Tischachse)
Multisektionale Spannplatten (die Spannfläche kann in separate Segmente unterteilt werden)

Bei Rückfragen zur Gestaltung des Spanners bzw. zur Auswahl einer passenden Steuereinheit sprechen Sie uns an. Wir beraten Sie gerne.

Anwendung:

Bearbeitung von unebenen und größeren Teilen von bis zu 5 Seiten
Spannen einer breiten Skala von Werkstückgrößen beim Fräsen
Spannen zum Bohren von großen Formen, Gussteilen, Blöcken, Konstruktionen etc.
Schruppen von großen Teilen

Lieferumfang:

Spannplatte
Seitenanschläge
Gepanzertes Versorgungskabel
Zertifikat
Bedienungs- und Wartungsanleitung

Katalog-Nummer	Polzahl	W (mm)	L (mm)	H (mm)	Gewicht (kg)
MM70300620	18	300	620	68	86
MM70300820	24	300	820	68	114
MM703001020	30	300	1020	68	142
MM70380420	16	380	420	68	74
MM70380540	20	380	540	68	95
MM70380620	24	380	620	68	109
MM70380820	32	380	820	68	144
MM703801020	40	380	1020	68	180
MM70460540	25	460	540	68	115
MM70460620	30	460	620	68	132
MM70460820	40	460	820	68	175
MM704601020	50	460	1020	68	218
MM70580620	36	580	620	68	167
MM70580820	48	580	820	68	221
MM705801020	60	580	1020	68	274
