Elektropermanent-Magnetspannplatte zum Schleifen Grindmaster

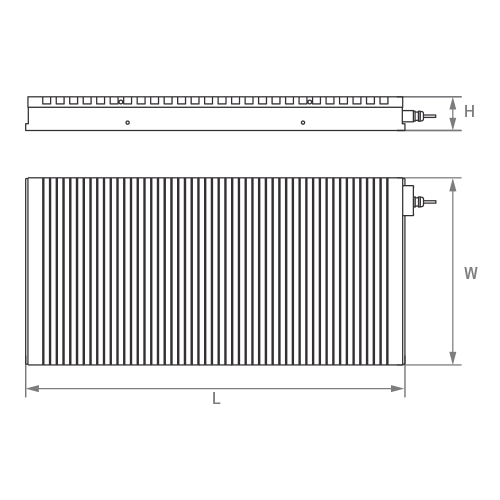

Zeichnung der Aufspannplatte Grindmaster

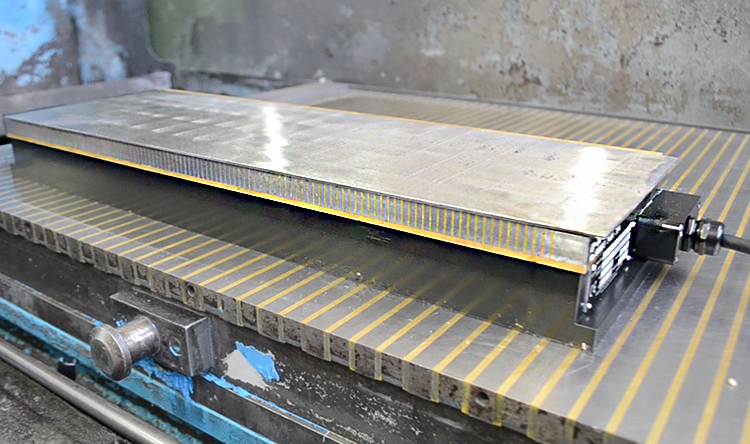

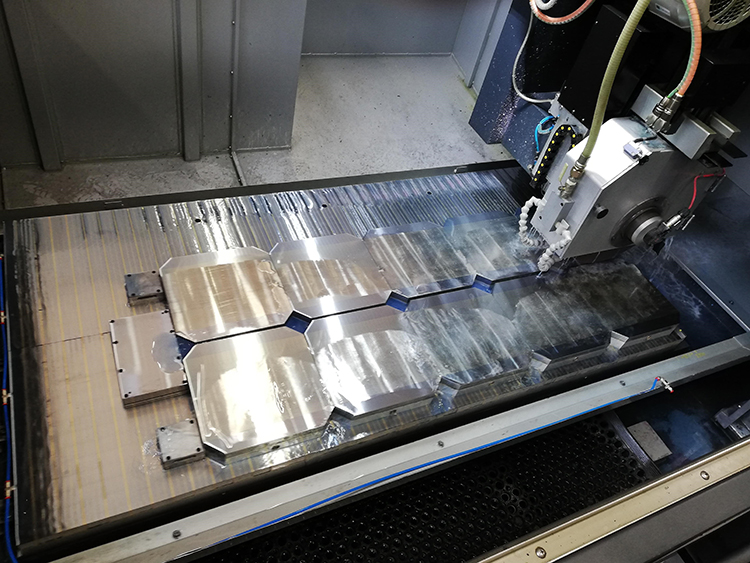

Verwenden der Aufspannplatte Grindmaster

Anwendungsbereich der Magnetspannplatte zum Schleifen Grindmaster:

Die Magnetspannplatten der Reihe Grindmaster sind zum von wirklich kleinen und dünnen bis zu größeren Teilen vorgesehen. Die verwendete elektropermanente Technologie gewährleistet nicht nur hohe Genauigkeit (nach Einschalten kommt es zu keiner allmählichen Erwärmung der Spannplatte), sondern auch hohe Sicherheit sowie minimale Betriebskosten.

Vorteile:

Hohe Genauigkeit bei Aufspannen ( das „kalte“ magnetische System mit Permanentmagneten)
Minimale Betriebskosten – zur Magnetisierung sowie Entmagnetisierung genügt nur ein kurzer Elektroimpuls
Hohe Betriebssicherheit (das Werkstück bleibt auch beim Stromausfall mit Permanentmagneten fest gespannt)
Hohe und gleichmäßige Spannkraft auf der gesamten aktiven Oberfläche der Spannplatte
Spannplatte sowie Werkstück können völlig entmagnetisiert werden
Mehrere Varianten der Polabstände für verschiedene Werkstücke
Wechselnde Polung Norden/Süden
STD Eingangsspannung 340 VDC (andere Spannungen auf Anfrage erhältlich)

Bestellen

Zusammenhängende Produkte

Elektromagnetische Spannplatte Elmag Compact für Flachschleifen
Magnetspannplatte für Schleifen mit ovalförmiger Polteilung.

Elektromagnetische Spannplatte Elmag Wave für Flachschleifen
Sehr leistungsstarker Elektromagnet mit wellenförmiger Polteilung mit Epoxidfüllung.

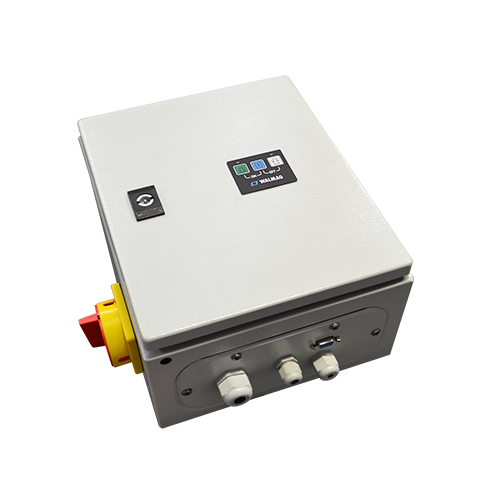

Steuereinheiten der Elektropermanent-Magnetspannplatten LCC
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Steuereinheiten der Elektropermanent-Magnetspannplatten EP-CU
Die Steuereinheit steuert den Magnet und löst beim Ausschalten seine Entmagnetisierung aus.

Dieses Produkt kann auch verliehen werden. Es genügt, Anfrage zu erstellen und das Feld Leihen abzuhaken.

Sind Sie sich nicht sicher, ob dieses Produkt das Richtige ist? Senden Sie uns Ihre Anfrage und unsere Mitarbeiter werden Sie beraten.

Tabellen-Darstellung

Katalognummer	Dimensionen	Höhe [mm]	Verfügbarkeit (approximate)	Preis ohne MwSt
GM200400T5	200x400 mm	68.00	auf Anfrage	Auf Anfrage
GM200500T5	200x500 mm	68.00	auf Anfrage	Auf Anfrage
GM200500T18	200x500 mm	90.00	auf Anfrage	Auf Anfrage
GM200600T18	200x600 mm	90.00	auf Anfrage	Auf Anfrage
GM200600T5	200x600 mm	68.00	auf Anfrage	Auf Anfrage
GM300600T18	300x600 mm	90.00	auf Anfrage	Auf Anfrage
GM300600T5	300x600 mm	68.00	auf Anfrage	Auf Anfrage
GM3001000T18	300x1000 mm	90.00	auf Anfrage	Auf Anfrage
GM400600T5	400x600 mm	68.00	auf Anfrage	Auf Anfrage
GM400600T18	400x600 mm	90.00	auf Anfrage	Auf Anfrage
GM400800T18	400x800 mm	90.00	auf Anfrage	Auf Anfrage
GM400800T5	400x800 mm	68.00	auf Anfrage	Auf Anfrage
GM5001000T18	500x1000 mm	90.00	auf Anfrage	Auf Anfrage
GM6001000T18	600x1000 mm	90.00	auf Anfrage	Auf Anfrage
GM6001500T18	600x1500 mm	90.00	auf Anfrage	Auf Anfrage

Ausführliche Beschreibung:

Die Elektropermanent-Magnetspannplatte Grindmaster ist hoch präzis und kann sowohl kleine und dünne, als auch größere Werkstücke festhalten. Für deren Einschaltung sowie Ausschaltung genügt ein kurzer Elektroimpuls und deshalb ist sie sehr sparsam. Sie verfügt über hohe Sicherheit, wenn die Werkstücke auch beim Stromausfall durch starke Permanentmagnete gehalten werden. Wir können Ihnen mehrere Varianten der Polabstände anbieten. Die Spannplatte weist die Spannkraf: bis zu 120 N/cm2 und zwar gleichmäßig auf der gesamten Oberfläche der Spannplatte auf.

Wichtige Parameter:

Anwendung: Schleifen
Technologie: Elektropermanent
Spannkraft: bis zu 120 N/cm²
Polung: quer
Garantie: 2 Jahre

Anwendung:

Aufspannen der kleinen sowie größeren Werkstücke beim Schleifen

Lieferumfang

Magnetspannplatte
Stromkabel
Zertifikat
Bedienungsanleitung

Katalog-Nummer	W (mm)	L (mm)
GM200400	200	400
GM200600	200	600
GM300600	300	600
GM400600	200	600
GM400800	400	800
GM500950	500	950
GM6001000	600	1000
GM6001200	600	1200
GM6001500	600	1500
GM7001410	700	1410
